كيف يمكن لمفاصل التمدد المعدنية المموجة تحسين موثوقية أنظمة الأنابيب ذات درجة الحرارة العالية

ملخص المقال: A وصلة تمدد معدنية مموجةيوفر مرونة يمكن التحكم فيها للأنابيب الصناعية المعرضة للتمدد الحراري والاهتزاز وتقلبات الضغط والحركة الميكانيكية. باستخدام هيكل منفاخ من الفولاذ المقاوم للصدأ المموج، يمكنه تعويض الإزاحة المحورية والجانبية والزاوية بينما يساعد في تقليل إجهاد اللحام وتسرب الحافة والتشوه المرتبط بالإجهاد. يشرح هذا الدليل مبدأ العمل والمواصفات الرئيسية وخيارات المواد والتطبيقات وعوامل الاختيار والمزايا لأنظمة خطوط الأنابيب كثيرة المتطلبات.

جدول المحتويات

1. ما هو وصلة التمدد المعدنية المموجة؟
2. كيف تعمل في الأنابيب الصناعية؟
3. ما هي المواصفات الفنية الرئيسية؟
4. ما هي الفوائد الرئيسية؟
5. أين يتم استخدامه بشكل شائع؟
6. كيف يجب عليك اختيار المنتج المناسب؟
7. الأسئلة المتداولة
8. الأفكار النهائية

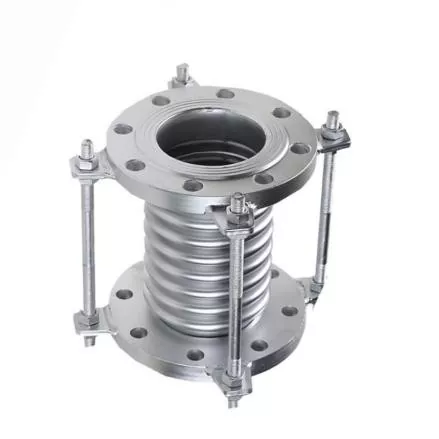

ما هو وصلة التمدد المعدنية المموجة؟

جيدونغداالإمدادات أوصلة توسيع معدنية مموجةمصممة لمنح الأنابيب الصناعية مرونة يمكن التحكم فيها دون التضحية بالاستقرار الهيكلي. يسمح بناء المنفاخ المموج لخط الأنابيب باستيعاب الحركة الناتجة عن التغيرات في درجات الحرارة، واهتزاز المعدات، وتقلبات الضغط، والضغط الميكانيكي.

على عكس قسم الأنابيب الصلبة، فإن وصلة التمدد تخلق منطقة مرنة بشكل متعمد داخل نظام الأنابيب. عندما يسخن خط الأنابيب أو يبرد، يمكن أن يتغير طوله وموضعه. إذا تم تقييد هذه الحركات، فقد يتراكم الضغط الزائد حول اللحامات والفلنجات والصمامات والمضخات والمعدات المتصلة. تساعد وصلة التمدد المعدنية المصممة بشكل صحيح على امتصاص هذه الحركات قبل أن تصبح أحمالًا ضارة.

بالنسبة للمشترين الذين يقومون بتقييم وصلات التمدد المعدنية الصناعية، ينبغي النظر في مواد المنفاخ ومتطلبات الحركة ومعدل الضغط ونطاق درجة الحرارة وطريقة الاتصال وبيئة التثبيت معًا.

كيف تعمل في الأنابيب الصناعية؟

يعتمد مبدأ التشغيل على التشوه المرن المتحكم فيه للمنفاخ المعدني المموج. تسمح التلافيفات المتعددة للمنفاخ بالانثناء عندما تتحرك الأنابيب المتصلة، بينما يحافظ الهيكل المعدني على حدود الضغط.

تعويض التمدد الحراري

تتوسع خطوط الأنابيب ذات درجة الحرارة العالية مع ارتفاع درجات حرارة العملية وتتقلص عند انخفاضها. في أنظمة البخار والغلايات والأنظمة الكيميائية والنفط والسوائل الحرارية، يمكن لدورات درجة الحرارة المتكررة أن تولد حركة كبيرة. يمتص الخوار المموج هذا الإزاحة ويقلل الضغط المنقول إلى أقسام الأنابيب الصلبة.

التعويض الميكانيكي والاهتزاز

يمكن للمعدات الصناعية مثل المضخات والضواغط والمراوح والتوربينات والآلات الدوارة أن تسبب اهتزازًا في الأنابيب المتصلة. يمكن لمفصل التمدد المصمم بشكل مناسب استيعاب الحركة الخاضعة للتحكم والمساعدة في منع انتقال الاهتزاز مباشرة من خلال توصيلات الأنابيب الصلبة.

حركة متعددة الاتجاهات

اعتمادًا على تصميم النظام، يمكن أن تعوض وصلات التمدد المعدنية عن ثلاث فئات حركة رئيسية:

• الحركة المحورية:الضغط أو التمديد على طول محور الأنبوب.
• الحركة الجانبية:الإزاحة الجانبية لأقسام الأنابيب المتصلة.
• الحركة الزاوية:الحركة الدورانية بين أقسام الأنابيب المتصلة.

ما هي المواصفات الفنية الرئيسية؟

يجب أن يبدأ اختيار وصلة التمدد بظروف التشغيل الفعلية بدلاً من مجرد اختيار الحجم الاسمي للأنبوب. تغطي معلومات منتج JIDONGDA منفاخًا من الفولاذ المقاوم للصدأ بمواد مختلفة وتكوينات توصيل للتطبيقات الصناعية.

يجب التأكد من الضغط الفعلي ودرجة الحرارة والحركة وتكرار الدورة ومتطلبات التعب لكل مشروع. يمكن أخذ التصميمات المخصصة بعين الاعتبار عندما لا تستوفي التكوينات القياسية شروط التثبيت.

ما هي الفوائد الرئيسية؟

1. أداء موثوق في درجات الحرارة المرتفعة

تعتبر المنافيخ المعدنية مناسبة بشكل خاص للتطبيقات التي تتجاوز درجات الحرارة فيها نطاق التشغيل العملي للعديد من المكونات المرنة التقليدية. اعتمادًا على اختيار المواد والتصميم، يمكن أن يدعم البناء المصنوع من الفولاذ المقاوم للصدأ البيئات الحرارية الصعبة.

2. تقليل إجهاد خطوط الأنابيب

يمكن للحركة الحرارية أن تخلق أحمالًا زائدة تدريجيًا عند النقاط الثابتة وتوصيلات المعدات. من خلال إدخال مرونة يمكن التحكم فيها، يساعد مفصل التمدد على إعادة توزيع الحركة وتقليل تركيز الضغط في المناطق الحرجة.

3. مقاومة أفضل للاهتزاز

عندما تولد الآلات اهتزازات مستمرة أو متقطعة، يمكن أن يساعد التوصيل المعدني المرن في عزل الحركة بين المعدات والأنابيب. يمكن أن يساهم ذلك في تحسين استقرار النظام عند تحديد المفصل وتثبيته بشكل صحيح.

4. خيارات التثبيت المرنة

تتيح التكوينات الملولبة ذات الحواف والملحومة إمكانية دمج وصلات التمدد في تصميمات خطوط الأنابيب المختلفة. يمكن أن تكون المنتجات الملولبة ذات القطر الصغير مفيدة حول توصيلات المعدات المدمجة، في حين أن التصميمات ذات الحواف والملحومة يمكن أن تناسب أنظمة الأنابيب الصناعية الأكبر حجمًا.

5. الأداء الدوري على المدى الطويل

قد تواجه الأنابيب الصناعية الآلاف من دورات التدفئة والتبريد خلال عمرها التشغيلي. وبالتالي فإن هندسة المنفاخ الصحيحة، واختيار المواد، وجودة التشكيل، والتحكم في الحركة تعتبر أمورًا مهمة لتحقيق أداء الكلال الذي يمكن الاعتماد عليه.

أين يتم استخدامه بشكل شائع؟

تعتبر وصلة التمدد المعدنية المموجة ذات قيمة عندما يجب أن تستوعب الأنابيب الصلبة الإزاحة الحرارية أو الحركة الميكانيكية. تشمل مجالات التطبيق النموذجية ما يلي:

• خطوط أنابيب معالجة البتروكيماويات
• محطات توليد الطاقة
• أنظمة البخار والغلايات
• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ذات درجة الحرارة العالية
• معدات الأفران الصناعية
• مرافق معالجة النفط والغاز
• خطوط أنابيب المعالجة الكيميائية
• أنظمة الهندسة البحرية
• توصيلات المعدات الميكانيكية
• أنظمة نقل السوائل ذات درجة الحرارة العالية

على سبيل المثال، يمكن أن يتعرض خط أنابيب البخار الذي يربط المرجل بالمعدات النهائية إلى تمدد حراري كبير أثناء بدء التشغيل. بدون تعويض الحركة الكافي، يمكن أن يؤدي هذا التوسيع إلى وضع أحمال إضافية على دعامات الأنابيب وفوهات المعدات. يوفر مفصل تمدد المنفاخ المصمم بشكل صحيح منطقة محددة حيث يمكن أن تحدث هذه الحركة.

كيف يجب عليك اختيار المنتج المناسب؟

يجب أن يعتمد اختيار المنتج على البيانات الهندسية بدلاً من المظهر أو القطر الاسمي وحده. قبل طلب عرض الأسعار، يجب على المشترين إعداد المعلومات التالية:

1. قطر الأنبوب الاسمي:تحديد حجم الاسم المميز وأبعاد الاتصال المطلوبة.
2. درجة حرارة التشغيل:تحديد درجات الحرارة العادية والحد الأدنى والحد الأقصى.
3. ضغط التشغيل:تشمل ضغط العمل العادي والحد الأقصى.
4. متطلبات الحركة:تحديد الحركة المحورية أو الجانبية أو الزاوية المتوقعة.
5. وسائط:حدد ما إذا كان النظام يحمل بخارًا أو ماء أو زيتًا أو غازًا أو مواد كيميائية أو سوائل أخرى.
6. متطلبات المواد:حدد SS304، SS316، SS321، أو سبيكة أخرى مناسبة وفقًا للبيئة.
7. طريقة الاتصال:حدد ما إذا كانت النهايات الملولبة أو ذات الحواف أو الملحومة مطلوبة.
8. شروط التثبيت:ضع في اعتبارك المساحة المتاحة، ودعامات الأنابيب، والأدلة، والمثبتات، ووصلات المعدات.

من المهم أيضًا التمييز بين وصلة التمدد والموصل المرن العام. تم تصميم وصلات التمدد وفقًا لمتطلبات محددة للحركة والتعب، لذلك يجب تقييم هندسة المنفاخ وقيود النظام كجزء من تصميم الأنابيب الكامل.

الأسئلة المتداولة

س 1: ما هو الغرض الأساسي من وصلة التمدد المعدنية المموجة؟

والغرض الأساسي منه هو التعويض عن التمدد الحراري والحركة الميكانيكية الخاضعة للتحكم في أنظمة الأنابيب مع تقليل الضغط المنقول إلى المكونات الصلبة.

س2: هل يمكن استخدام وصلات التمدد المعدنية لخطوط أنابيب البخار؟

نعم. تُستخدم وصلات تمدد منفاخ الفولاذ المقاوم للصدأ بشكل شائع في أنابيب البخار والغلايات، بشرط أن تتوافق المواد المحددة ومعدل الضغط ومعدل درجة الحرارة وقدرة الحركة مع ظروف التشغيل.

س3: ما هي المواد شائعة الاستخدام؟

تشمل الخيارات الشائعة الفولاذ المقاوم للصدأ SS304، وSS316، وSS321. يمكن أيضًا أخذ السبائك المخصصة في الاعتبار عندما تتطلب مقاومة أعلى للتآكل أو ظروف التشغيل المتخصصة ذلك.

س 4: هل وصلات التمدد الملولبة مناسبة لخطوط الأنابيب الصغيرة؟

نعم. تعتبر التكوينات الملولبة مناسبة بشكل خاص للأنابيب ذات القطر الأصغر، وتوصيلات المعدات، والمنشآت التي تكون فيها المساحة محدودة.

س5: ما الفرق بين الحركة المحورية والجانبية والزاوية؟

تحدث الحركة المحورية على طول محور الأنبوب، وتحدث الحركة الجانبية بشكل جانبي، وتتضمن الحركة الزاوية الدوران بين أقسام الأنابيب المتصلة. يجب تحديد نوع الحركة المطلوبة قبل اختيار وصلة التمدد.

س 6: هل يمكن تخصيص المنتج؟

نعم. اعتمادًا على متطلبات المشروع، يمكن أن يشمل التخصيص درجة المادة، والحجم، ومعدل الضغط، وتكوين الاتصال، والمعلمات الهندسية الأخرى.

الأفكار النهائية

مصممة بشكل صحيحوصلة توسيع معدنية مموجةيمكن أن تلعب دورًا مهمًا في حماية الأنابيب الصناعية من التمدد الحراري والاهتزاز والإزاحة الميكانيكية والضغط المتراكم. بفضل منفاخ الفولاذ المقاوم للصدأ، وخيارات الاتصال المتعددة، والمعلمات الهندسية القابلة للتكوين، يمكن تكييفه مع التطبيقات الصعبة عبر أنظمة توليد الطاقة، والبتروكيماويات، والمعالجة الكيميائية، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والأنظمة البحرية، وأنظمة السوائل ذات درجة الحرارة العالية. تدعم JIDONGDA حلول وصلات التمدد المعدنية المخصصة بناءً على الحجم والمواد والضغط ودرجة الحرارة والحركة ومتطلبات الاتصال الخاصة بالمشروع. إذا كنت تختار وصلة تمدد لتثبيت جديد أو استبدال مكون موجود،اتصل بنالمناقشة ظروف التشغيل الخاصة بك وطلب حل صناعي مناسب.
