الصين المصنعة المشتركة التوسع دائم

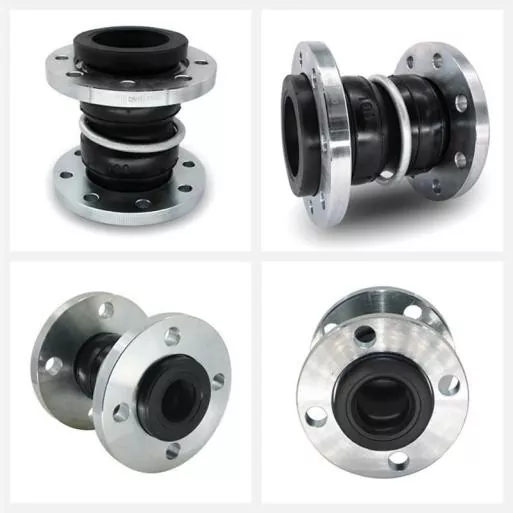

انمشترك التوسععبارة عن موصل مرن مصمم خصيصًا يتم تركيبه في أنظمة الأنابيب ومجاري الهواء والتجمعات الهيكلية لامتصاص النمو الحراري والاهتزاز الميكانيكي واختلال المحاذاة بأمان. بدون وصلة تمدد مختارة بشكل صحيح، يمكن أن تؤدي تقلبات درجات الحرارة وارتفاع الضغط إلى إجهاد الأنابيب، والتسرب، وتلف المعدات، وحتى الفشل الكارثي. غالبًا ما تعتمد موثوقية النظام بأكمله على هذا المكون الوحيد الذي يبدو متواضعًا.

جيدونغدالقد أمضى عقودًا في تحسين الفن والعلم وراء تصنيع وصلات التمدد، والجمع بين تقنيات البوليمر والمعادن المتقدمة مع مراقبة الجودة الصارمة. والنتيجة هي مجموعة شاملة من وصلات التمدد التي تخدم محطات توليد الطاقة، ومرافق المعالجة الكيميائية، وشبكات التدفئة والتهوية وتكييف الهواء، وأنظمة معالجة المياه، والهندسة البحرية، وأنظمة تدفئة المناطق. في كل قطاع، يثق المهندسون في وصلات التمدد JIDONGDA للحفاظ على التشغيل الآمن والخالي من التسرب في ظل بعض الظروف الأكثر تطلبًا على وجه الأرض.

اختيار وصلة التوسيع الصحيحة لنظامك

إن اختيار وصلة التمدد هو قرار هندسي متعدد الخطوات. نقاط البيانات الأولى التي يجب جمعها هي حجم الأنبوب الاسمي، وضغط التصميم، ودرجة الحرارة التصميمية، ونوع وحجم الحركة المتوقعة. غالبًا ما يكون الضغط المحوري والامتداد هو الأسهل في التكيف، لكن الإزاحة الجانبية والدوران الزاوي يتطلبان هندسة منفاخ أكثر تعقيدًا. إذا لم يتمكن نظام الأنابيب من دعم دفع الضغط، فقد يكون من الضروري وجود وصلة متوازنة الضغط أو مقيدة خارجيًا. يساعد مهندسو التطبيقات في JIDONGDA العملاء في إجراء مراجعات فنية مجانية، وتحليل تخطيط الأنابيب الكامل والتوصية بحل يلبي عوامل السلامة ومتطلبات الكود وتوقعات الميزانية.

تم دمج المعايير مثل إرشادات جمعية المصنعين المشتركة التوسعية (EJMA)، وASME B31.3، وPED 2014/68/EU بالكامل في سير عمل تصميم JIDONGDA. يتم اختبار كل وصلة هيدروستاتيكيًا بمعدل 1.5 مرة من الضغط التصميمي قبل الشحن، ويتم إجراء اختبارات التفريغ أو اختبارات تسرب الهيليوم لوحدات الخدمة الحيوية.

الأسئلة المتداولة

س: كيف أحسب الحركة التي يجب أن يتعامل معها مفصل التمدد الخاص بي؟

ج: يتم حساب التمدد الحراري باستخدام الصيغة: ΔL = α × L × ΔT، حيث α هو معامل التمدد الحراري لمادة الأنابيب، وL هي المسافة بين المراسي، وΔT هو التغير في درجة الحرارة. هذا يحدد الحركة المحورية. تعتمد الحركات الجانبية والزاوية على ترتيب الدعم وهندسة الأنابيب. توفر JIDONGDA خدمة مجانية لتحليل حركة الأنابيب: حيث تقوم بإرسال الرسم المتساوي القياس الخاص بك، ويقوم مهندسونا بحساب جميع الحركات المطلوبة والتوصية بنوع الوصلة الأمثل.

س: هل يمكن لمفصل التمدد الواحد أن يمتص جميع أنواع الحركة؟

ج: يمتص مفصل التمدد غير المقيد الحركة المحورية فقط. إذا كان نظامك يمارس إزاحة جانبية أو دورانًا زاويًا، فستحتاج إلى تصميم عالمي أو مفصلي أو ذو محورين. في بعض الحالات، يمكن لمفاصل متعددة مجتمعة (على سبيل المثال، مفاصل مفصلية مع مجموعة قضيب ربط) التعامل مع حركة متعددة المستويات. تساعد JIDONGDA في تحديد الترتيب الصحيح لأن دفع المفصل إلى ما هو أبعد من حركته التصميمية يؤدي إلى فشل الكلال السريع.

س: ما هو "دفع الضغط" ولماذا يهم؟

ج: دفع الضغط هو القوة الناتجة عن الضغط الداخلي الذي يعمل على المنطقة الفعالة للمنفاخ. ويجب أن يتم تقييده إما عن طريق المثبتات الرئيسية لنظام الأنابيب أو عن طريق وصلة التمدد نفسها إذا كان من النوع المقيد أو المتوازن الضغط. إذا لم تكن المراسي الرئيسية مصممة لهذه القوة، فمن الممكن أن يحدث فشل كارثي. تقوم JIDONGDA دائمًا بحساب دفع الضغط ووضع علامة عليه بوضوح في ورقة البيانات الفنية بحيث يتمكن مهندسو الإجهاد المدني ومهندسي الأنابيب من تصميم الأساس والمثبتات وفقًا لذلك.

س: هل تم تخصيص وصلات التمدد JIDONGDA؟

ج: بالتأكيد. في حين أن مجموعة المنتجات القياسية تغطي غالبية الاحتياجات الصناعية، فإن حوالي 40% من إنتاج JIDONGDA يتم تصميمه خصيصًا. وتشمل هذه المشاريع وصلات تمديد مجاري كبيرة للغاية لأنظمة إزالة الكبريت من غاز المداخن، ووصلات تحت سطح البحر عالية الضغط مع تعدين مزدوج فائق، ووصلات فراغية عالية جدًا لمسرعات الجسيمات. يتعاون الفريق الهندسي في JIDONGDA مع العميل طوال مرحلة التصميم، باستخدام محاكاة CAD وFEA ثلاثية الأبعاد للتحقق من صحة المفهوم قبل بدء التصنيع.

كيفية طلب وصلة التوسعة JIDONGDA

الطلب واضح ومباشر. يقدم العميل القطر الاسمي ومعيار الشفة (ANSI وEN وJIS وما إلى ذلك) وضغط التصميم ودرجة الحرارة وتكوين الوسائط ومتطلبات الحركة. تستجيب شركة JIDONGDA بسرعة بمقترح فني يشمل الرسومات وورقة البيانات وعرض الأسعار التجاري. بالنسبة للتطبيقات المهمة، يمكن ترتيب اجتماع لمراجعة التصميم وجهًا لوجه. يتم إبلاغ المهل الزمنية بوضوح، وبعد التسليم، يظل فريق خدمة JIDONGDA متاحًا لأي مساعدة في التشغيل.

من خلال الهندسة الدقيقة والتركيز المستمر على الموثوقية، أصبح JIDONGDA اسمًا مرادفًا للثقة في الصناعة المشتركة للتوسع. بدءًا من الطاقة والعمليات وحتى العمليات البحرية والبنية التحتية، يدعم أداء منتجات JIDONGDA عمليات أكثر أمانًا وكفاءة كل يوم.
