كيف يمكن لمفصل التمدد المطاطي ذو المجال المزدوج تحسين مرونة خطوط الأنابيب والتحكم في الاهتزاز

جيدونغدايزودوصلة توسيع مطاطية ذات كرة مزدوجةلأنظمة خطوط الأنابيب الصناعية التي تتطلب عزلًا موثوقًا للاهتزاز وتعويض الحركة ومرونة الاتصال. تم تصميم هذا المكون المرن بجسم مطاطي مزدوج الكرة، وطبقات قماش معززة، وحماية شبكية من الفولاذ المقاوم للصدأ، وهو مناسب لتطبيقات الأنابيب الصعبة التي تشمل المضخات والضواغط وأنظمة المياه والهواء والزيت والمواد الكيميائية الخفيفة والسوائل الصناعية الأخرى.

تم تصميم وصلة التمدد ذات الكرة المزدوجة لامتصاص حركة خطوط الأنابيب مع المساعدة في تقليل الاهتزاز والضغط المنقول من المعدات المتصلة إلى نظام الأنابيب. بالمقارنة مع الهيكل أحادي الكرة، توفر هندسته ذات المجالين مرونة إضافية وامتصاص الحركة. تقدم JIDONGDA وصلات تمدد مطاطية معززة باستخدام مواد مثل EPDM، NBR، والنيوبرين، مع تقوية النسيج متعدد الطبقات وطبقة شبكية خارجية من الفولاذ المقاوم للصدأ. اعتمادًا على التصميم، يمكن أن تغطي المواصفات المتوفرة فئات الضغط DN32-DN600 وPN10/PN16/PN25، وتتراوح درجات الحرارة من -20 درجة مئوية إلى +120 درجة مئوية، مع توفر مركبات خاصة لدرجات الحرارة المرتفعة.

جدول المحتويات

1. ما هو وصلة التمدد المطاطية ذات المجال المزدوج؟
2. لماذا هو مهم في أنظمة الأنابيب الصناعية؟
3. كيف يتم بناء المفصل؟
4. ما هي مزايا الأداء الرئيسية؟
5. ما هي المواصفات الفنية التي يجب على المشترين التحقق منها؟
6. أين يمكن استخدامه؟
7. كيف يجب على المشترين اختيار النموذج المناسب؟
8. ما الذي يجب مراعاته أثناء التثبيت؟
9. الأسئلة المتداولة
10. كيف يمكنك طلب حل مخصص؟

ما هو وصلة التمدد المطاطية ذات المجال المزدوج؟

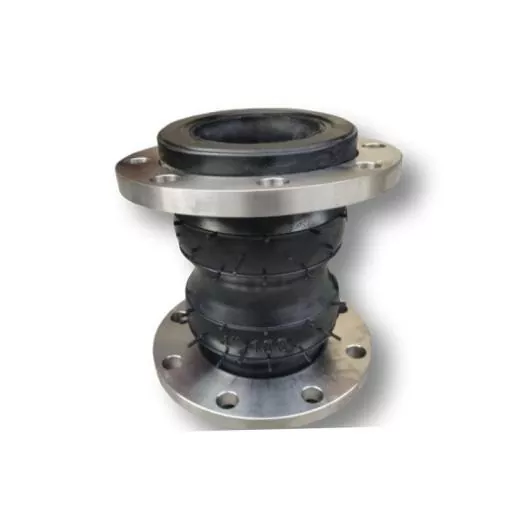

وصلة التمدد المطاطية ذات الكرة المزدوجة عبارة عن مكون اتصال مرن لخط الأنابيب يتكون من قسمين مطاطيين كرويين. والغرض الأساسي منه هو استيعاب الحركة وتقليل انتقال الاهتزاز بين المعدات والأنابيب المتصلة.

على عكس وصلات الأنابيب الصلبة، يمكن للهيكل المطاطي المرن أن يستجيب للحركة المحورية والجانبية والزاوية. وهذا يجعل المفصل مفيدًا بشكل خاص حول المعدات الدوارة أو الترددية حيث يمكن أن تؤدي تقلبات الاهتزاز والضغط إلى زيادة الضغط على خطوط الأنابيب.

يعد تكوين الكرة المزدوجة مفيدًا بشكل خاص عندما يتطلب نظام الأنابيب قدرًا أكبر من المرونة وامتصاص الاهتزاز مما يمكن أن يوفره الموصل التقليدي أحادي الكرة. تعمل الهندسة الكروية على توزيع الحركة عبر الجسم المطاطي المرن بدلاً من تركيز كل الحركة عند نقطة اتصال صلبة.

بالنسبة للمشترين الذين يقومون بمقارنة وصلات التمدد المطاطية، يجب تقييم تصميم الكرة المزدوجة وفقًا لضغط التشغيل ودرجة الحرارة والوسائط ومتطلبات الحركة وتكوين الحافة وظروف التثبيت.

لماذا هو مهم في أنظمة الأنابيب الصناعية؟

نادراً ما تتعرض خطوط الأنابيب الصناعية لظروف ثابتة تمامًا. تبدأ المضخات وتتوقف، وتولد الضواغط اهتزازات ميكانيكية، وتتسبب السوائل في تقلبات الضغط، وتتسبب التغيرات في درجات الحرارة في تمدد المكونات المتصلة أو انكماشها.

وبدون المرونة الكافية، قد يتم نقل هذه القوى الديناميكية مباشرة إلى الأنابيب، والشفاه، والصمامات، والمضخات، وغيرها من المعدات. مع مرور الوقت، يمكن أن يساهم التحميل المتكرر في الإرهاق، أو إجهاد التوصيل، أو التسرب، أو التآكل المبكر للمكونات.

يساعد مفصل التمدد المرن على عزل هذه التأثيرات. يوفر جسمها المطاطي منطقة حركة يمكن التحكم فيها بين أقسام الأنابيب الصلبة، بينما تدعم طبقات التعزيز الهيكل تحت أحمال التشغيل.

• يمتص الاهتزاز الناتج عن المعدات.
• يعوض عن حركة خطوط الأنابيب.
• يساعد على تقليل تركيز التوتر حول الاتصالات.
• يستوعب الحركة الحرارية وتحمل التثبيت.
• يدعم التشغيل الأكثر استقرارًا لأنظمة الأنابيب الديناميكية.
• يساعد على حماية الأجهزة المتصلة من انتقال الاهتزاز المفرط.

كيف يتم بناء المفصل؟

يعتمد أداء وصلة التمدد المرنة بشكل كبير على شكلها الهندسي ومركبها المطاطي وهيكل التعزيز وتصميم التوصيل. يجمع تكوين الكرة المزدوجة المعزز النموذجي بين عدة طبقات وظيفية.

جسم مطاطي مزدوج المجال

تخلق الهندسة ثنائية المجال قسم عمل مرنًا قادرًا على التعامل مع الحركة في اتجاهات متعددة. يسمح الهيكل المنحني أيضًا بالتشوه دون الاعتماد على اتصال جامد تمامًا.

تقوية النسيج متعدد الطبقات

تم دمج تقوية النسيج في الجسم المطاطي لتحسين مقاومة الضغط ومتانة التعب. يتم اختيار هيكل التسليح وفقًا لفئة الضغط المطلوبة وظروف التطبيق.

حماية شبكية من الفولاذ المقاوم للصدأ

يمكن لطبقة شبكية خارجية من الفولاذ المقاوم للصدأ أن توفر حماية ميكانيكية إضافية ودعمًا هيكليًا. إنها ذات قيمة خاصة في البيئات التي تتعرض فيها وصلة التمدد للأحمال الديناميكية والاهتزازات المتكررة.

اتصال ذو حواف

توفر الأطراف ذات الحواف طريقة عملية لتوصيل الوصلة المرنة بالأنابيب الموجودة. تعد أبعاد الحافة الصحيحة وأنماط البراغي واختيار الحشية والمحاذاة أمرًا مهمًا للحفاظ على أداء الختم.

ما هي مزايا الأداء الرئيسية؟

تمتد قيمة وصلة التمدد المطاطية ذات الكرة المزدوجة إلى ما هو أبعد من مرونة خطوط الأنابيب البسيطة. ويعالج بنائه العديد من التحديات المشتركة التي تواجه أنظمة الأنابيب الصناعية.

هذه الخصائص تجعل المنتج مناسبًا للتطبيقات التي قد لا يوفر فيها الموصل الصلب التقليدي مرونة كافية أو عزلًا للاهتزاز.

ما هي المواصفات الفنية التي يجب على المشترين التحقق منها؟

يجب أن يبدأ اختيار الوصلة المرنة بظروف التشغيل الفعلية بدلاً من مجرد اختيار قطر الأنبوب الاسمي. تعتبر المواصفات التالية ذات أهمية خاصة عند تقييم تصميم ثنائي المجال.

يجب أن يعتمد الاختيار الفعلي دائمًا على تصميم النظام الكامل. يجب التأكد من الضغط ودرجة الحرارة وتكوين السوائل وسعة الحركة وأبعاد الحافة وبيئة التثبيت قبل الإنتاج.

أين يمكن استخدامه؟

يعد الاتصال المرن مزدوج المجال ذا صلة خاصة بأنظمة الأنابيب حيث لا يمكن التخلص تمامًا من الاهتزاز أو الحركة أو الضغط الميكانيكي.

أنظمة المضخات والضواغط

تعد المضخات والضواغط من المصادر الشائعة للاهتزاز الميكانيكي. يمكن أن يساعد تركيب وصلة مرنة بالقرب من الجهاز في الحد من انتقال الاهتزازات إلى خط الأنابيب المتصل.

أنابيب المياه والسوائل

يمكن لمعالجة المياه، وتدوير المياه الصناعية، وأنظمة نقل السوائل العامة استخدام وصلات التمدد المطاطية لاستيعاب الحركة مع الحفاظ على التوصيلات المرنة.

خطوط العمليات الصناعية

يمكن للأنظمة التي تنقل الزيوت المتوافقة والهواء والمواد الكيميائية الخفيفة والسوائل الصناعية الأخرى استخدام مركبات مطاطية مختلفة وفقًا لمقاومة الوسائط المطلوبة.

تخطيطات خطوط الأنابيب المعقدة

عندما تؤدي أقسام الأنابيب المتعددة، وتوصيلات المعدات، والتفاوتات الهيكلية إلى خلق تحديات في المحاذاة، يمكن أن يوفر المفصل المرن المحدد بشكل صحيح قدرة حركة إضافية.

كيف يجب على المشترين اختيار النموذج المناسب؟

يجب على فرق المشتريات تقديم معلومات تشغيلية مفصلة عند طلب عرض الأسعار. يتيح ذلك للشركة المصنعة مطابقة مركب المطاط والتعزيز والحجم وتقييم الضغط وتكوين الاتصال مع التطبيق الفعلي.

1. تأكيد قطر الأنبوب:تحديد DN المطلوب أو حجم الأنبوب الاسمي.
2. التحقق من ضغط التشغيل:حدد فئة الضغط المناسبة لظروف التشغيل العادية والعابرة.
3. تحديد درجة حرارة التشغيل:النظر في كل من درجة الحرارة العادية ودرجة حرارة الذروة المحتملة.
4. تحديد المتوسطة:قد يتطلب الماء والزيت والهواء والمواد الكيميائية والسوائل الأخرى مركبات مطاطية مختلفة.
5. قياس الحركة:تحديد الحركة المحورية والجانبية والزاوية المتوقعة.
6. تأكيد أبعاد شفة:يجب أن تتطابق أنماط فتحات الترباس وأبعاد التوصيل مع خط الأنابيب.
7. خذ بعين الاعتبار بيئة التثبيت:يمكن أن يؤثر التعرض للخارج وشدة الاهتزاز والمعدات المحيطة على التكوين النهائي.

يمكن أن يؤدي تقديم هذه التفاصيل مبكرًا إلى تقليل أخطاء المواصفات وجعل تخصيص OEM أكثر كفاءة.

ما الذي يجب مراعاته أثناء التثبيت؟

حتى وصلة التمدد المصممة بشكل صحيح تتطلب التثبيت الصحيح. لا ينبغي التعامل مع الجسم المرن كبديل لدعم أو محاذاة الأنابيب المناسبة.

• تحقق من محاذاة الحافة قبل ربط البراغي.
• استخدم الحشيات المتوافقة والمثبتات المحددة بشكل صحيح.
• تجنب التمدد المفرط أو الضغط أو الالتواء أثناء التثبيت.
• تأكد من دعم الأنابيب المجاورة بشكل صحيح.
• منع الأشياء الحادة أو المكونات الخارجية من إتلاف الجسم المطاطي.
• تحقق من أن حركة التشغيل تظل ضمن نطاق التعويض المصمم.
• افحص المفصل بشكل دوري بحثًا عن مشاكل التآكل أو التشقق أو التشوه أو الاتصال المرئي.

يساعد التثبيت الصحيح على أداء المفصل وفقًا لتصميمه المقصود ويمكن أن يقلل من التحميل الميكانيكي غير الضروري على العنصر المرن.

الأسئلة المتداولة

1. ما هي الميزة الرئيسية لمفاصل التمدد المطاطية ذات المجال المزدوج؟

الميزة الوظيفية الرئيسية هي قدرتها على توفير امتصاص متزايد للحركة وعزل الاهتزاز من خلال هيكل مرن مزدوج المجال.

2. ما هي المواد المتوفرة للجسم المطاطي؟

تتضمن خيارات المواد الشائعة EPDM، وNBR، والنيوبرين. يمكن أيضًا أخذ المركبات المطاطية المخصصة في الاعتبار عندما يتطلب وسط التشغيل أو درجة الحرارة تركيبة محددة.

3. ما هي معدلات الضغط المتوفرة؟

اعتمادًا على متطلبات الهيكل والتطبيق، يمكن تصميم التكوينات لفئات ضغط العمل PN10 أو PN16 أو PN25.

4. ما هي الأحجام التي يمكن تخصيصها؟

تغطي مجموعة المنتجات المشار إليها DN32 إلى DN600، في حين يمكن اعتبار الأحجام الأكبر وفقًا لمتطلبات المشروع والمواصفات الهندسية.

5. هل يمكن استخدامه بالقرب من المضخات والضواغط؟

نعم. تعد المضخات والضواغط مواقع تركيب نموذجية لأن هذه الآلات يمكنها توليد اهتزازات وأحمال ديناميكية يجب عزلها عن خطوط الأنابيب المتصلة.

6. هل يمكن تخصيص نوع الاتصال؟

نعم. تتوفر وصلات ذات حواف، ويمكن تطوير التركيبات المصممة خصيصًا وفقًا لتكوين خطوط الأنابيب ومتطلبات المشروع.

كيف يمكنك طلب حل مخصص؟

بالنسبة للمشترين الصناعيين، فإن اختيار الوصلة المرنة الصحيحة هو مزيج من مواصفات المنتج وهندسة النظام. توفر JIDONGDA حلول وصلات التمدد المطاطية المخصصة التي تغطي أقطار مختلفة، ومركبات مطاطية، وهياكل تقوية، ومتطلبات الضغط، وتكوينات الاتصال. عند طلب عرض أسعار، قم بتوفير حجم الأنبوب وضغط التشغيل ودرجة الحرارة والوسائط ومتطلبات الحركة وأبعاد الحافة وبيئة التطبيق كلما أمكن ذلك. تسمح هذه التفاصيل للشركة المصنعة بتقييم التكوين المناسب بشكل أكثر دقة.

إذا كنت تبحث عن وصلة مرنة موثوقة لمضخة أو ضاغط أو خط أنابيب مياه أو نظام عمليات صناعية أو أي تطبيق آخر يتطلب الكثير،اتصل بنالمناقشة ظروف التشغيل ومتطلبات التخصيص والمواصفات الفنية واحتياجات الطلب بالجملة مع JIDONGDA.
