عندما تتطلب المعدات الكبيرة أو وحدات المضخة أو خطوط الأنابيب أو الأنظمة المتنقلة نقلًا موثوقًا للسوائل مع السماح بالاهتزاز والحركة، فإنخرطوم مطاطي مرن ذو حواف كبيرةمنجيدونغدايوفر حل اتصال عملي. تم تصميمه حول جسم خرطوم مطاطي مرن، وهيكل معزز، ونهايات ذات حواف، ويمكن تهيئته للمياه، ومياه البحر، والطين، والطين المعدني، والرمل، والحصى، والمخلفات، وغيرها من الوسائط الصناعية المناسبة.
غالبًا ما تواجه أنظمة خطوط الأنابيب ذات القطر الكبير تحديات لا تستطيع الأنابيب الصلبة استيعابها بسهولة. يمكن أن يؤدي اهتزاز المضخة، وإزاحة المعدات، وانحراف التثبيت، والتجميع المتكرر إلى خلق ضغط إضافي حول نقاط الاتصال. يمكن للخرطوم المطاطي المرن أن يوفر قسمًا مرنًا يمكن التحكم فيه بين المعدات وخطوط الأنابيب مع الحفاظ على قدرة النقل المطلوبة.
يجمع حل JIDONGDA بين جسم الخرطوم المطاطي وطبقات التقوية ووصلات الحافة. اعتمادًا على ظروف التشغيل، يمكن أن يشتمل الهيكل على دعم من القماش المقوى وسلك فولاذي حلزوني للتطبيقات التي تتطلب متطلبات الضغط أو الفراغ. يمكن أيضًا مطابقة أبعاد الفلنجة مع المعايير الشائعة أو رسومات العملاء، مما يجعل الخرطوم مناسبًا للمشاريع الصناعية المخصصة.
جدول المحتويات
- ما هو خرطوم مطاطي ذو حواف مرنة ذات قطر كبير؟
- لماذا تعتبر المرونة مهمة في أنظمة خطوط الأنابيب الكبيرة؟
- كيف يتم بناء الخرطوم؟
- ما هي المزايا الرئيسية؟
- أين يتم استخدامه بشكل شائع؟
- ما هي المعايير الفنية التي يجب على المشترين مراعاتها؟
- كيف يجب على المشترين اختيار الخرطوم المناسب؟
- كيف يمكن دعم مدة الخدمة؟
- الأسئلة المتداولة
- خاتمة

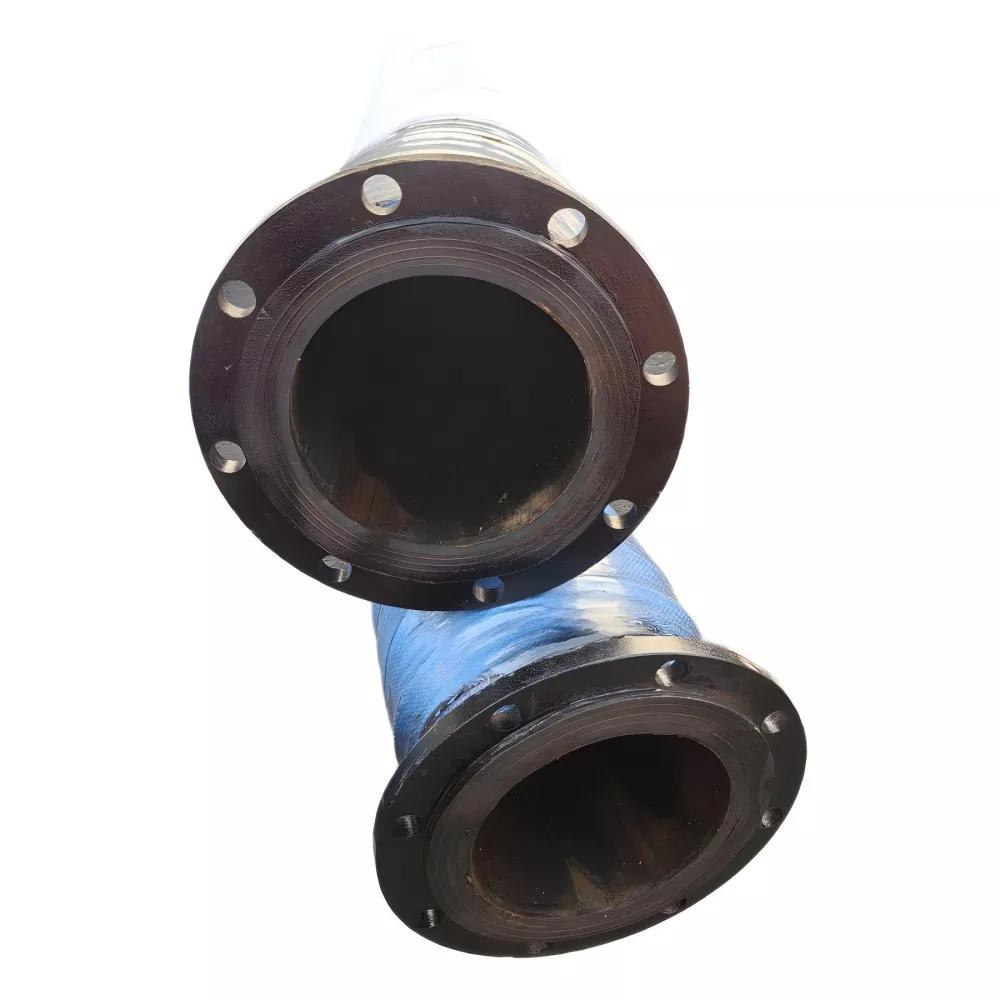

ما هو خرطوم مطاطي ذو حواف مرنة ذات قطر كبير؟
خرطوم مطاطي ذو حواف مرنة كبيرة القطر عبارة عن مجموعة خراطيم صناعية مصممة لنقل السوائل أو الوسائط المحتوية على جسيمات بينما تعمل أيضًا كوصلة مرنة بين المعدات وخطوط الأنابيب الثابتة أو المتنقلة.
على عكس الوصلة الصلبة تمامًا، يمكن لجسم الخرطوم المطاطي استيعاب درجة معينة من الانحناء والإزاحة. توفر الفلنجات المثبتة على كلا الطرفين وصلة مثبتة بمسامير مع المضخات أو الصمامات أو خطوط الأنابيب أو الأوعية أو غيرها من المعدات. هذا المزيج يجعل الخرطوم مفيدًا بشكل خاص عندما تكون سعة النقل ومرونة الاتصال أمرًا مهمًا.
اعتمادًا على المشروع، يمكن تكوين الخرطوم للمياه، ومياه البحر، والطين، والطين المعدني، والرمل والحصى، والمخلفات، والوسائط الصناعية المختارة. بالنسبة للمواد الكاشطة، يجب اختيار مركب المطاط الداخلي وهيكل التعزيز وفقًا للوسط الفعلي وظروف التشغيل.
لماذا تعتبر المرونة مهمة في أنظمة خطوط الأنابيب الكبيرة؟
لا تتعرض خطوط الأنابيب الصناعية الكبيرة دائمًا لظروف ثابتة. تولد المضخات اهتزازًا، وتغير موضع المعدات المتنقلة، وقد تؤدي تفاوتات التثبيت إلى اختلال بسيط بين المكونات المتصلة. إذا تم نقل هذه الحركات مباشرة إلى الأنابيب الصلبة، فقد يتطور ضغط إضافي حول المفاصل وواجهات المعدات.
خرطوم مطاطي مرن يخلق قسمًا مرنًا داخل خط الأنابيب. إن قدرتها على الانحناء واستيعاب إزاحة معينة يمكن أن تساعد في جعل توصيلات المعدات أكثر قدرة على التكيف مع ظروف التشغيل الحقيقية.
- يساعد على استيعاب اهتزاز المعدات.
- يسمح بإزاحة خطوط أنابيب معينة.
- يوفر المرونة حول اتصالات المعدات.
- يمكن تبسيط الاتصالات حيث تكون مساحة التثبيت محدودة.
- يدعم التطبيقات التي تتطلب إزالة المعدات أو التثبيت المتكرر.
- يمكن تهيئتها لمختلف الوسائط وظروف التشغيل.
يجب دائمًا التأكد من نصف قطر الانحناء الفعلي المسموح به، ونطاق الإزاحة، ومعدل الضغط، وطريقة التثبيت وفقًا لمتطلبات بناء الخرطوم والمشروع المحددة.
كيف يتم بناء الخرطوم؟
يعتمد أداء الخرطوم المطاطي ذو القطر الكبير على تفاعل طبقته المطاطية الداخلية والتسليح والطبقة المطاطية الخارجية والوصلات الطرفية. يساعد الهيكل المختار بشكل صحيح الخرطوم على تحمل الظروف الميكانيكية والبيئية المتوقعة أثناء الخدمة.
طبقة مطاطية داخلية
الطبقة المطاطية الداخلية على اتصال مباشر مع الوسط المنقول. لذلك يجب اختيار تركيبته وفقًا لخصائص المادة التي يتم نقلها، خاصة عندما يتعامل النظام مع الملاط الكاشط، أو الجزيئات المعدنية، أو مياه البحر، أو غيرها من الوسائط الصعبة.
طبقة قماش معززة
تساعد طبقات القماش المقواة على دعم هيكل الخرطوم وتحمل أحمال الضغط. يجب أن يتوافق تصميم التسليح مع القطر والضغط والطول وظروف التشغيل المطلوبة.
تقوية أسلاك الفولاذ الحلزونية
عندما يكون هناك حاجة إلى دعم الشفط أو الفراغ، يمكن دمج هيكل تقوية أسلاك الفولاذ الحلزونية. يجب تحديد هذا التكوين وفقًا لظروف الفراغ الفعلية بدلاً من اختياره فقط على أساس قطر الخرطوم.
طبقة مطاطية خارجية
توفر الطبقة المطاطية الخارجية الحماية ضد التعرض البيئي وتساهم في مقاومة الخرطوم للشيخوخة الخارجية وظروف التشغيل.
نهايات ذات حواف
توفر الشفاه اتصالاً عمليًا بمسامير بين الخرطوم وخطوط الأنابيب أو المعدات المحيطة. يمكن لشركة JIDONGDA تكوين الفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو مواد الفلنجة الأخرى وفقًا للتطبيق، أو المعيار، أو رسم العميل.
ما هي المزايا الرئيسية؟
يمكن أن يؤدي اختيار الخرطوم المرن المناسب إلى مواجهة العديد من التحديات الشائعة في أنظمة النقل ذات القطر الكبير. وتشمل المزايا الرئيسية ما يلي:
- إمكانية الاتصال المرنة:يسمح الجسم المطاطي ببعض الانحناء والإزاحة، مما يجعله مناسبًا لواجهات المعدات المتأثرة بالاهتزاز أو الحركة.
- نقل التدفق الكبير:يمكن للقطر الداخلي الكبير أن يدعم نقل الوسائط كبيرة الحجم حيث تتطلب ظروف المشروع سعة تدفق أكبر.
- تكامل شفة مريحة:يمكن مطابقة الأطراف ذات الحواف مع المعايير المشتركة أو تخصيصها وفقًا للرسومات الفنية.
- التعزيز القابل للتكيف:يمكن اختيار تقوية النسيج وهياكل الأسلاك الفولاذية الحلزونية الاختيارية وفقًا لمتطلبات الضغط والفراغ.
- القدرة على التكيف مع وسائل الإعلام:يمكن اختيار مركبات المطاط الداخلي المناسبة للمياه، والطين، والطين المعدني، والرمل، والحصى، وغيرها من الوسائط المحددة.
- مرونة تصنيع المعدات الأصلية وتصنيع التصميم الشخصي:يمكن تخصيص القطر والطول والضغط والفراغ ودرجة الحرارة وتكوين الحافة ومركب المطاط واللون للتطبيقات غير القياسية.
أين يتم استخدامه بشكل شائع؟
يمتد تطبيق الخرطوم المرن ذي الحواف الكبيرة عبر الصناعات التي تتطلب نقل كميات كبيرة من المواد ووصلات المعدات المرنة.
| صناعة | تطبيق نموذجي | الاعتبار الرئيسي |
|---|---|---|
| التعدين | نقل الملاط والمخلفات المعدنية | التآكل، حجم الجسيمات، التركيز، الضغط |
| التجريف | نقل الطين والحمأة والرمل | الفراغ، التآكل، معدل التدفق، المرونة |
| الموانئ | نقل السوائل والمواد ذات التدفق الكبير | القطر، التوافق المتوسط، مطابقة الشفة |
| الرمال والحصى | مخاليط الماء والرمل ونقل الجسيمات | ارتداء المقاومة والتعزيز |
| آلات البناء | توصيلات مرنة للمضخات وخطوط الأنابيب المتنقلة | الحركة، مساحة الانحناء، الضغط |
| النقل الصناعي | المياه الصناعية والطين والوسائط المناسبة | درجة الحرارة، الضغط، مركب المطاط |
بالنسبة للمشاريع التي تتضمن وسائط متخصصة أو ظروف تشغيل قاسية، يجب على المشترين تقديم معلومات مفصلة عن التطبيق قبل الانتهاء من بناء الخرطوم.
ما هي المعايير الفنية التي يجب على المشترين مراعاتها؟
لا ينبغي اختيار الخرطوم فقط بالقطر الاسمي. يجب أن تأخذ المواصفات الكاملة في الاعتبار المتطلبات الميكانيكية والكيميائية والحرارية ومتطلبات الاتصال الخاصة بالتطبيق.
| المعلمة | لماذا يهم؟ |
|---|---|
| القطر الداخلي | يحدد ممر التدفق المتاح وحجم الاتصال. |
| طول | يؤثر على هندسة التثبيت، وبدل الحركة، وظروف الانحناء. |
| ضغط العمل | يحدد التعزيز المطلوب وبناء الخرطوم بشكل عام. |
| فراغ العمل | مهم لتطبيقات الشفط واختيار هياكل دعم الفراغ. |
| درجة حرارة العمل | يحدد ما إذا كان مركب المطاط المحدد مناسبًا للوسط والبيئة. |
| نقل المتوسطة | يؤثر على اختيار مركب المطاط ومتطلبات مقاومة التآكل. |
| معدل التدفق | يساعد على تحديد القطر المناسب وتكوين التشغيل. |
| شفة القياسية | يضمن التوافق مع معدات التزاوج أو خط الأنابيب. |
تشير معلومات منتج JIDONGDA إلى أنه يمكن تكوين اتصالات الحافة وفقًا لرسومات GB أو DIN أو ANSI أو JIS أو ASME أو العميل. يجب تأكيد المواصفات النهائية بناءً على المشروع الفعلي بدلاً من افتراضها من وصف الكتالوج العام.
كيف يجب على المشترين اختيار الخرطوم المناسب؟
بالنسبة لفرق المشتريات الصناعية، فإن توفير معلومات التشغيل الكاملة في مرحلة عرض الأسعار يمكن أن يجعل التأكيد الفني أكثر كفاءة. يجب أن تتضمن ورقة المواصفات المفيدة ما يلي:
- القطر الداخلي المطلوب.
- إجمالي طول الخرطوم.
- ضغط العمل الطبيعي والحد الأقصى.
- ضغط الفراغ المطلوب لخدمة الشفط.
- نوع وسيلة النقل.
- التشغيل ودرجة الحرارة المحيطة.
- معدل التدفق المطلوب
- نطاق الانحناء أو الإزاحة المطلوبة.
- شفة القياسية والأبعاد.
- الكمية المطلوبة ووجهة التسليم.
تتطلب التطبيقات الكاشطة معلومات إضافية. على سبيل المثال، يجب أن تحدد مشاريع الملاط المعدني حجم الجسيمات وتركيزها بحيث يمكن تقييم المطاط الداخلي وهيكل التسليح بشكل مناسب.
يمكن للمشترين أيضًا مراجعة الحلول ذات الصلة مثل الخراطيم المطاطية ذات الحواف ذات القطر الكبير، والخرطوم المطاطي للتجريف ذو القطر الكبير، وغيرها من حلول الخراطيم المطاطية ذات القطر الكبير عند مقارنة متطلبات خطوط الأنابيب المختلفة.
كيف يمكن دعم مدة الخدمة؟
يعد التثبيت الصحيح والفحص المنتظم أمرًا مهمًا للحفاظ على أداء أي خرطوم مطاطي صناعي. حتى الخرطوم المصمم بشكل صحيح يمكن أن يتعرض لأضرار مبكرة إذا تم تركيبه بشكل غير صحيح أو تشغيله خارج حدوده المؤكدة.
- لا تتجاوز ضغط العمل المؤكد أو ضغط الفراغ أو نطاق درجة الحرارة.
- تجنب تمديد الخرطوم أو لفه أو ثنيه بشكل حاد أثناء التثبيت.
- افحص السطح المطاطي الخارجي بحثًا عن الشقوق والانتفاخات والجروح والتآكل غير الطبيعي.
- فحص وصلات الحافة بحثًا عن التسرب وعلامات الارتخاء.
- خراطيم المراقبة المستخدمة مع الوسائط الكاشطة لأنماط التآكل غير العادية.
- أوقف التشغيل وأعد تقييم ظروف العمل في حالة ملاحظة تلف هيكلي أو انهيار غير طبيعي للخرطوم.
يجب أن يضمن التثبيت أيضًا محاذاة وجوه الحافة وفتحات المسامير وأسطح الختم ومكونات التزاوج بشكل صحيح. لا ينبغي دفع الخرطوم إلى وضع يسبب ضغطًا ميكانيكيًا غير ضروري.
الأسئلة المتداولة
ما هي المزايا الرئيسية للخرطوم المطاطي ذو الحواف المرنة ذو القطر الكبير؟
وتتمثل مزاياها الأساسية في الجمع بين قدرة النقل ذات القطر الكبير وقدرة الاتصال المرنة. يمكن استخدامه عندما يلزم استيعاب اهتزاز المعدات، أو إزاحة خطوط الأنابيب، أو انحراف التثبيت، أو حركة المعدات المتنقلة.
هل يمكن لشركة JIDONGDA تصنيع الحافة وفقًا لرسومات العملاء؟
نعم. يمكن تأكيد تكوينات الحافة وفقًا للمعايير أو الأبعاد أو متطلبات الاتصال أو رسومات العميل المعمول بها. يمكن أيضًا اختيار مادة الفلنجة وفقًا لمتطلبات المشروع.
هل يمكن استخدام هذا النوع من الخراطيم في الملاط المعدني؟
نعم. يمكن تهيئته لتطبيقات الملاط المعدني. ومع ذلك، يجب توفير حجم الجسيمات، وتركيز الملاط، ومعدل التدفق، والضغط، ودرجة الحرارة، وظروف التآكل بحيث يمكن تقييم مركب المطاط الداخلي المناسب وهيكل التعزيز.
هل يمكن تخصيص الخرطوم للتطبيقات غير القياسية؟
نعم. يمكن أن يشمل التخصيص القطر والطول والضغط وضغط الفراغ ودرجة الحرارة وتكوين الحافة ومركب المطاط واللون. يمكن استخدام رسومات العميل أو العينات أو المعلمات الفنية التفصيلية أثناء تأكيد المواصفات.
ما هي المعلومات التي يجب أن أقدمها عند طلب عرض الأسعار؟
تتضمن المعلومات الأكثر فائدة القطر الداخلي، والطول، وضغط العمل، ومتطلبات الفراغ، ووسط النقل، ودرجة الحرارة، ومعدل التدفق، ومتطلبات الانحناء أو الإزاحة، ومعيار الحافة، وأبعاد الحافة، والكمية، والوجهة.
ما هو وقت التسليم النموذجي؟
يمكن بشكل عام ترتيب المنتجات القياسية في غضون 7 إلى 20 يوم عمل تقريبًا، بينما يجب تأكيد المنتجات المخصصة والمواصفات الخاصة وفقًا لمتطلبات الطلب الفعلية.
خاتمة
يمكن للخرطوم المرن ذو القطر الكبير المختار جيدًا أن يوفر اتصالاً فعالاً بين خطوط الأنابيب عالية السعة والمعدات التي تتضمن الحركة أو الاهتزاز أو انحراف التثبيت أو الوسائط المطلوبة. إن الجمع بين البناء المطاطي المرن وطبقات التعزيز والوصلات ذات الحواف يجعل هذا الخرطوم مناسبًا لمجموعة واسعة من تطبيقات التعدين والتجريف والموانئ والبناء والرمل والحصى وتطبيقات النقل الصناعية.
تدعم JIDONGDA التكوينات المخصصة بناءً على القطر، الطول، الضغط، الفراغ، درجة الحرارة، وسط النقل، متطلبات الحافة، ومركب المطاط. بالنسبة للمشروعات التي لا يمكن أن تتطابق فيها مواصفات الخراطيم القياسية مع ظروف التثبيت بشكل كامل، فإن توفير المعلومات الفنية الكاملة يسمح بتقييم هيكل الخرطوم وتكوين التوصيل بشكل أكثر دقة. إذا كنت تبحث عن حل موثوق به لاتصال خطوط الأنابيب المتطلب،اتصل بنامع رسوماتك أو معلمات التشغيل أو متطلبات المشروع لمناقشة حل خرطوم مخصص مناسب مع JIDONGDA.
