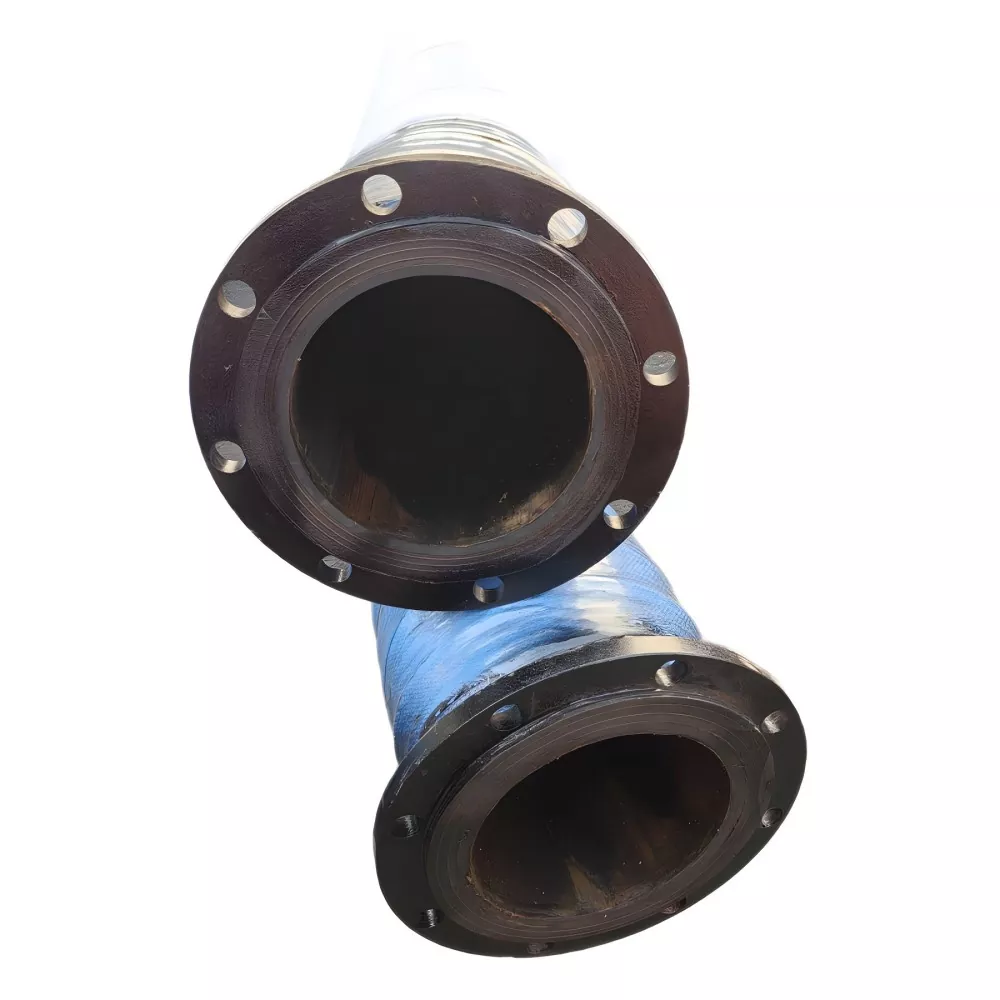

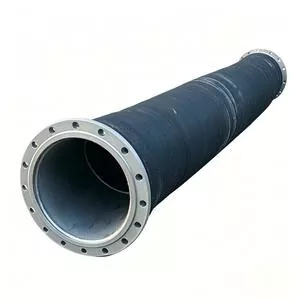

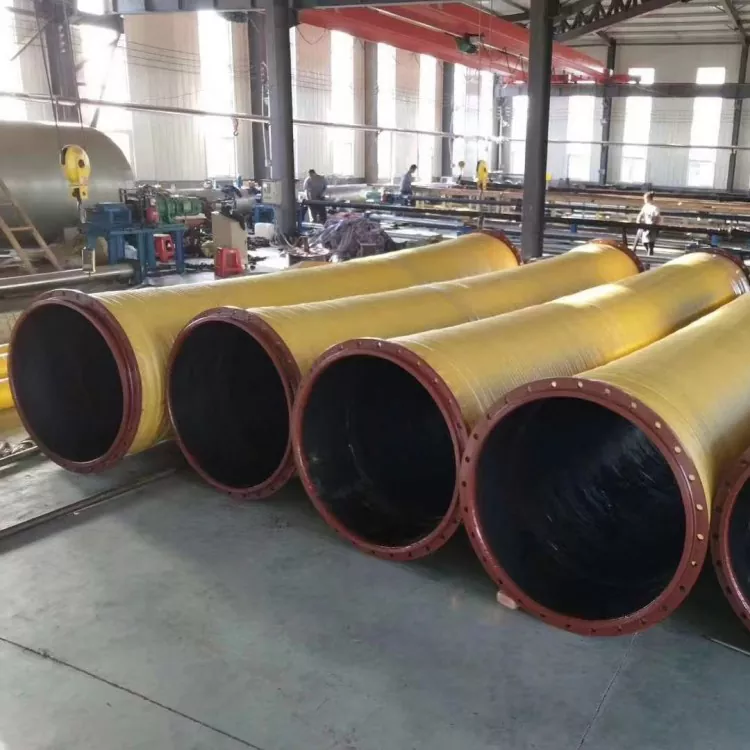

خرطوم مطاطي مرن ذو حواف كبيرة

خرطوم مطاطي ذو حواف كبيرة JIDONGDA يستخدم بشكل رئيسي للتوصيل المرن ونقل الوسائط بين المعدات الكبيرة، وحدات المضخات، خطوط الأنابيب والمعدات المتنقلة.

يعتمد المنتج جسم خرطوم مطاطي مدمج مع هياكل معززة ومجهز بحواف في كلا الطرفين. انها مناسبة لنقل:

· ماء

· مياه البحر

· الطين

· الطين المعدني

· الرمل والحصى

· المخلفات

· بعض الوسائط الصناعية

الموضع الرئيسي لهذا المنتج هو الاتصال المرن. لذلك، أثناء الاختيار، إلى جانب الضغط والقطر، يجب أيضًا مراعاة عوامل مثل اهتزاز المعدات، وإزاحة خط الأنابيب، وانحراف التثبيت، ومساحة الانحناء وطول الخرطوم.

المزايا الرئيسية

01 | قدرة اتصال مرنة

يوفر جسم الخرطوم المطاطي قدرة معينة على التكيف مع الانحناء والإزاحة، مما يجعله مناسبًا للتوصيلات المرنة بالقرب من واجهات المعدات.

02 | نقل التدفق الكبير

يمكن استخدام الهيكل ذو القطر الكبير لنقل الوسائط بكميات كبيرة. يجب تأكيد نطاق القطر المحدد وفقًا لمتطلبات المنتج والمشروع الفعلية.

03 | مطابقة شفة

يمكن تجهيز كلا الطرفين بالفولاذ الكربوني، أو الفولاذ المقاوم للصدأ أو الفلنجات الأخرى، ويمكن مطابقتهما وفقًا للمعايير العامة أو رسومات العملاء.

04 | هيكل الشفط والتفريغ الاختياري

وفقاً لمتطلبات الفراغ الفعلية، يمكن تكوين هياكل التسليح المناسبة وأطر الأسلاك الفولاذية الحلزونية.

05 | القدرة على التكيف المتوسطة

بالنسبة للوسائط مثل الماء ومياه البحر والطين والطين المعدني والرمل، يمكن اختيار المواد المطاطية الداخلية المناسبة وفقًا لمتطلبات المواد وظروف التآكل.

06 | التخصيص غير القياسي

التخصيص متاح لـ:

· القطر

· طول

· ضغط

· الضغط الفراغي

· درجة حرارة

· شفة

· مركب المطاط

· لون

هيكل المنتج

الطبقة المطاطية الداخلية تتصل مباشرة بوسط النقل.

طبقة القماش المقواة تتحمل حمل الضغط.

عندما يكون دعم الفراغ مطلوبًا، يمكن تكوين هيكل تقوية أسلاك الفولاذ الحلزونية.

توفر الطبقة المطاطية الخارجية مقاومة الشيخوخة وحماية البيئة.

يتم استخدام الشفاه الطرفية للتوصيلات المسدودة بين المعدات وخطوط الأنابيب.

لماذا تختار الهيكل ذو الحواف المرنة

عندما تتعرض خطوط الأنابيب الثابتة لاهتزاز وحدة المضخة أو حركة المعدات أو أخطاء التثبيت، فقد يحدث ضغط إضافي عند نقاط الاتصال.

يمكن للخراطيم المطاطية المرنة أن تكون بمثابة أقسام مرنة في خطوط الأنابيب، مما يساعد على استيعاب بعض الإزاحة والاهتزازات.

يجب تأكيد نصف قطر الانحناء الفعلي المسموح به ونطاق الإزاحة وطريقة التثبيت وفقًا للهيكل المحدد.

مواقع التثبيت النموذجية

يشيع استخدامها في:

· ينتهي شفط المضخة أو تفريغها

· الاتصالات بين المعدات وخطوط الأنابيب الرئيسية

· نقاط اتصال الأجهزة المحمولة

· خطوط الأنابيب الصناعية التي تتطلب التركيب والتفكيك بشكل متكرر

يجب أن تتطابق أبعاد الشفة مع شفة التزاوج وسطح الختم ومواضع فتحة الترباس.

المعلمات التقنية

الصناعات التطبيقية

التعدين:
يستخدم لنقل الملاط المعدني والمخلفات والوسائط التي تحتوي على جزيئات.

التجريف:
تستخدم لنقل الطين والحمأة والرمل.

الموانئ:
تستخدم لنقل السوائل والمواد ذات التدفق الكبير.

الرمل والحصى:
تستخدم لنقل مخاليط الماء والرمل والمواد الجزيئية.

آلات البناء:
يستخدم للاتصالات المرنة بين المضخات والمعدات وخطوط الأنابيب المتنقلة.

النقل الصناعي:
تستخدم للمياه الصناعية والطين وغيرها من وسائل النقل المناسبة.

نقاط الاختيار

عند الشراء، يوصى بتقديم المعلومات التالية:

· القطر الداخلي

· طول

· ضغط العمل

· ضغط فراغ العمل

· وسائل النقل

· درجة حرارة

· معدل التدفق

· متطلبات الانحناء/الإزاحة

· شفة القياسية

إذا تم استخدامه لتطبيقات الشفط الفراغي، فيجب تحديد مستوى ضغط الفراغ بوضوح.

في حالة نقل الوسائط الكاشطة مثل الرمل أو الملاط المعدني، يجب توفير حجم الجسيمات وتركيزها.

الاستخدام والصيانة

· تجنب تجاوز الضغط المؤكد وضغط الفراغ ونطاق درجة الحرارة.

· لا تقم بتمديد الخرطوم أو لفه بالقوة أثناء التثبيت.

· افحص بانتظام الشقوق المطاطية الخارجية والانتفاخات والتآكل غير الطبيعي وتسرب الحافة.

· توقف عن استخدام الخرطوم وأعد التأكد من ظروف التشغيل في حالة حدوث تلف هيكلي أو انهيار غير طبيعي للخرطوم.

تخصيص المنتج / تصنيع المعدات الأصلية وأوديإم

بالنسبة للمواصفات غير القياسية، يمكن تأكيد المنتجات وفقًا لرسومات العميل أو العينات أو المعلمات التقنية.

يوصى بتوفير:

القطر الداخلي/المعرف: ____

الطول / الطول: ____ م

ضغط العمل / ضغط العمل: ____ ميجا باسكال

فراغ العمل / فراغ: ____ كيلو باسكال

درجة حرارة العمل/درجة الحرارة: ____ درجة مئوية

نقل المتوسطة / المتوسطة: ____

شفة القياسية / شفة القياسية: ____

أبعاد الفلنجة / أبعاد الفلنجة: ____

كمية الشراء/الكمية: ____

ميناء الوجهة / الوجهة: ____

التعليمات

ما هي المزايا الرئيسية لهذا الخرطوم؟

المزايا الرئيسية هي الجمع بين النقل ذو القطر الكبير وقدرة التوصيل المرنة، مما يجعله مناسبًا للتطبيقات التي تتضمن اهتزاز المعدات، وإزاحة خط الأنابيب وانحراف التثبيت.

هل يمكن تصنيع الحافة حسب الرسومات؟

نعم. يمكن إجراء التأكيد الفني وفقًا لمعايير الحافة أو الأبعاد أو الرسومات المقدمة من العملاء.

هل يمكن استخدامه في الملاط المعدني؟

نعم. يمكن اختيار المواد المطاطية الداخلية المناسبة وهياكل التسليح وفقًا لتركيز الملاط المعدني وحجم الجسيمات ومعدل التدفق والضغط ودرجة الحرارة.

ما هو موك؟

يتم تأكيد موك وفقًا لمتطلبات المواصفات والطول والهيكل والتخصيص.

يمكن أن تدعم المنتجات القياسية عمليات الشراء بكميات صغيرة وفقًا لشروط الطلب.

ما هو وقت التسليم؟

يمكن عادةً ترتيب المنتجات القياسية في غضون 7 إلى 20 يوم عمل تقريبًا.

يجب تأكيد المنتجات المخصصة والمواصفات الخاصة وفقًا لمتطلبات الطلب.
