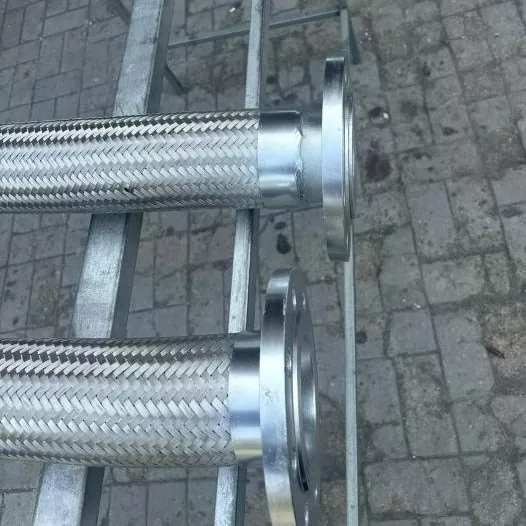

خرطوم معدني مرن مموج

تم تصميم سلسلة JIDONGDA للخراطيم المعدنية المرنة المموجة حول منفاخ من الفولاذ المقاوم للصدأ ذو الجدران الرقيقة. يوفر هيكلها المموج الفريد المرونة في كلا الاتجاهين المحوري والجانبي مع الحفاظ على المزايا الكامنة في المعدن: مقاومة درجات الحرارة العالية والضغط والتآكل. إلى جانب مجرد نقل وسيط العمل، تكمن القيمة الأساسية للمنتج في قدرته على تعويض التمدد الحراري، وعزل الاهتزازات الميكانيكية، وتصحيح اختلالات التثبيت. إنه بمثابة عنصر أساسي للسلامة، مما يتيح اتصالات مرنة داخل أنظمة الأنابيب الصناعية الصلبة ومصمم للتشغيل المستمر للخدمة الشاقة.

ميزات تصميم المنتج

تستخدم JIDONGDA تكنولوجيا التشكيل السلس التي تضمن الاستقرار الهيكلي وإحكام التسرب الفائق. يتكون التجميع الأساسي من أربع طبقات، مع خيارات للتعزيز المخصص:

1. العنصر المموج

مصنوع من لوح واحد من الفولاذ المقاوم للصدأ (درجة 304 أو 316L)، وهذا يزيل المخاطر المرتبطة بالطبقات الملحومة ويعزز بشكل كبير مرونة الخرطوم وتوافقه مع الوسائط المختلفة.

2. طبقة التسليح (الجديلة المعدنية)

غلاف شبكي سلكي خارجي (الفولاذ المقاوم للصدأ) يحد بشكل فعال من الاستطالة، ويوزع أحمال الضغط، ويزيد من مقاومة الضغط بشكل عام.

3. نهاية نظام الاتصال

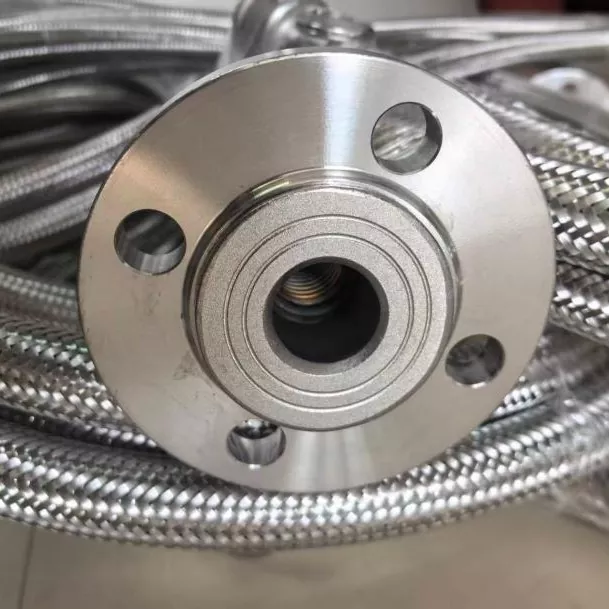

يدعم أنواع التوصيل المختلفة - ذات الحواف، والتركيبات الملولبة، والوصلات الملحومة - مما يسمح بالتكامل في مجموعة واسعة من أنظمة الأنابيب.

4. طبقة واقية اختيارية

تتوفر خيارات تعزيز الحماية الخاصة لظروف التشغيل الصعبة (على سبيل المثال، البيئات البحرية، أو التعامل مع المواد العدوانية، أو التطبيقات ذات درجات الحرارة العالية).

مجالات التطبيق الرئيسية

يتكيف الخرطوم المعدني المرن المموج مع سيناريوهات الأنابيب الصناعية المختلفة، مما يوفر تنوعًا عاليًا وعمليًا:

1. أنظمة تعويض اهتزاز الأنابيب الصناعية: تمتص التمدد الحراري والانكماش بينما تخفف اهتزاز المعدات أثناء التشغيل.

2. صناعة البتروكيماويات: مناسبة لنقل الوسائط المسببة للتآكل وتوفير وصلات مرنة في أنابيب المعالجة.

3. أنظمة توليد الطاقة: تستخدم لتقليل وتعويض الاهتزاز في الغلايات والمبادلات الحرارية وأنابيب دوران التبريد.

4. الهندسة البحرية: عزل الاهتزازات في أنابيب السفن ومقاومة التآكل الناتج عن رذاذ الملح في البيئات البحرية.

5. المعدات المعدنية ذات درجة الحرارة العالية: مناسبة للأفران ذات درجة الحرارة العالية ووصلات الأنابيب الخاضعة لدرجات حرارة عالية ومنخفضة بالتناوب.

6. بناء أنظمة التدفئة والتهوية وتكييف الهواء: يوفر وصلات مرنة في أنظمة التدفئة والتهوية وتكييف الهواء، مما يقلل من اهتزاز الأنابيب والضوضاء.

أمثلة تطبيقية عملية

مثال 1: مشروع تمديد الأنابيب ذات درجة الحرارة العالية في مصفاة نفط ساحلية

واجهت إحدى مصفاة النفط الساحلية مشكلات تتمثل في الإزاحة الحرارية المتكررة وتسربات وصلات الحافة في أنابيب النفط والغاز ذات درجة الحرارة المرتفعة الناتجة عن التقلبات الطويلة في درجات الحرارة. يستخدم المشروع خرطوم معدني مرن مموج من الفولاذ المقاوم للصدأ JIDONGDA 316L، والذي يعوض بشكل فعال التشوه الحراري ويقاوم تآكل الكبريتيد. يعمل النظام بشكل متواصل لمدة خمس سنوات دون تسريبات، مما يقلل بشكل كبير من تكرار عمليات إيقاف الصيانة ويعزز استقرار خط الإنتاج.

مثال 2: مشروع تطوير الأنابيب لسفينة حاويات كبيرة

عانت أنابيب تبريد المحرك الرئيسي على متن سفينة عابرة للمحيطات من تشقق الجدران وانخفاض عمر الخدمة بسبب الاهتزاز المستمر. لمعالجة هذه المشكلة، تم تركيب خراطيم JIDONGDA المموجة المصنوعة خصيصًا - والتي تتميز بضفائر مزدوجة الطبقة وطلاء مضاد للتآكل من الدرجة البحرية. أدى هذا الحل بشكل فعال إلى القضاء على رنين الأنابيب وضمان مقاومة التآكل ضد رذاذ الملح البحري، مما أدى إلى إطالة عمر خدمة الأنابيب من ثلاث سنوات إلى أكثر من عشر سنوات.

ميزات المنتج الرئيسية

1. تصميم مموج مرن للغاية مع قدرات تشوه محورية وجانبية ممتازة، مناسب لظروف التثبيت الصعبة.

2. مقاومة حرارية استثنائية، قادرة على تحمل الأحمال الحرارية الدورية الشديدة.

3. مقاومة عالية للتآكل، متوافقة مع نقل معظم الوسائط الصناعية.

4. التخميد الفعال للاهتزاز وتعويض الإزاحة، مما يقلل الضغط داخل نظام الأنابيب.

5. البناء المستقر والمتين، المصمم للتشغيل المستمر طويل الأمد في البيئات الصناعية؛

6. ختم اتصال موثوق به، مما يقلل بشكل كبير من خطر تسرب خطوط الأنابيب.

خيارات التكوين المخصصة

قابلة للتكيف مع ظروف تشغيل محددة: هيكل من الفولاذ المقاوم للصدأ 316L بالكامل، وجدائل معززة بطبقة مزدوجة، وتصميم مضاد للكهرباء الساكنة، وسترة عازلة للحرارة، وأنواع توصيل مختلفة، وطلاء مضاد للتآكل من الدرجة البحرية، وإصدارات ذات درجات حرارة عالية جدًا (تتجاوز 600 درجة مئوية)، وتصميمات معززة بالفراغ.

مزايا المنتج الرئيسية

1. وصلة مرنة معدنية بالكامل، توفر موثوقية أعلى بكثير من الخراطيم المطاطية التقليدية وتزيل المشكلات المتعلقة بالشيخوخة أو الفشل؛

2. تعويض الإزاحة المتكامل وقدرات تخفيف الاهتزاز، قابلة للتكيف مع ظروف الأنابيب المعقدة.

3. يتحمل درجات الحرارة والضغوط القصوى. مناسبة لمجموعة واسعة من التطبيقات؛

4. يتوافق مع المعايير الصناعية الرئيسية ويمكن تطبيقه عالميًا في مختلف الصناعات؛

5. تصميم عامل الأمان العالي يضمن التشغيل المستقر والمخاطر الخاضعة للتحكم.

6. يُستخدم على نطاق واسع عالميًا عبر سيناريوهات متنوعة مع سجل حافل في التطبيقات الصناعية.

الأسئلة المتداولة

Q1: كيف يمكنني الاختيار بين الخراطيم المعدنية المرنة المموجة 304 و316L؟ ما هو الفرق؟

يحتوي الصف 316L على الموليبدينوم، مما يوفر مقاومة معززة لأيونات الكلوريد والأحماض والقلويات والكبريتيدات؛ وهو مصمم خصيصًا للبيئات شديدة التآكل، مثل البيئات البحرية/الساحلية أو مصانع المعالجة الكيميائية. يمكن لشركة JIDONGDA تقديم توصيات دقيقة لاختيار المواد بناءً على بيئة التشغيل المحددة ودرجة الحرارة وظروف الخدمة.

س2: هل يمكن للمنتج أن يتحمل درجات الحرارة العالية والضغط العالي في وقت واحد؟

ج: نعم، إنه مصمم للعمل في ظل ظروف متزامنة لدرجات الحرارة العالية والضغط العالي؛ ومع ذلك، يرجى ملاحظة أن ضغط العمل المسموح به للمادة يتناقص مع ارتفاع درجة الحرارة. لذلك، يجب تعديل (تخفيض) معلمات التشغيل وفقًا للمعايير عند استخدامها في بيئات ذات درجة حرارة عالية. بالنسبة لدرجة الحرارة العالية جدًا (أعلى من 600 درجة مئوية) وظروف الضغط العالي، نوصي باستخدام إصدار JIDONGDA المتخصص لدرجة الحرارة العالية جدًا لضمان السلامة التشغيلية على المدى الطويل.

س 3: ما هي مدة خدمة المنتج، وما هي العناصر التي تتطلب فحصًا منتظمًا؟

ج: تعتمد مدة الخدمة على ظروف التشغيل؛ عند استخدامه في أنظمة التدفئة القياسية، يتمتع المنتج بعمر خدمة يتراوح من 10 إلى 15 عامًا؛ ومع ذلك، بالنسبة لخطوط الأنابيب المتصلة بالمعدات التي تولد اهتزازات عالية التردد، يوصى باستبدالها كل 3-5 سنوات وإجراء عمليات فحص سنوية. أثناء عمليات التفتيش المجدولة، ينبغي إيلاء اهتمام خاص لقضايا مثل تآكل التضفير، وتشوه جسم الخرطوم، والتآكل عند نقاط الاتصال، وتسرب السوائل؛ يلزم الاستبدال الفوري في حالة اكتشاف أي ضرر.
