كيف يمكن للخرطوم المطاطي ذو الحواف الثقيلة ذو القطر الكبير أن يحسن الموثوقية في التطبيقات الصناعية المطلوبة

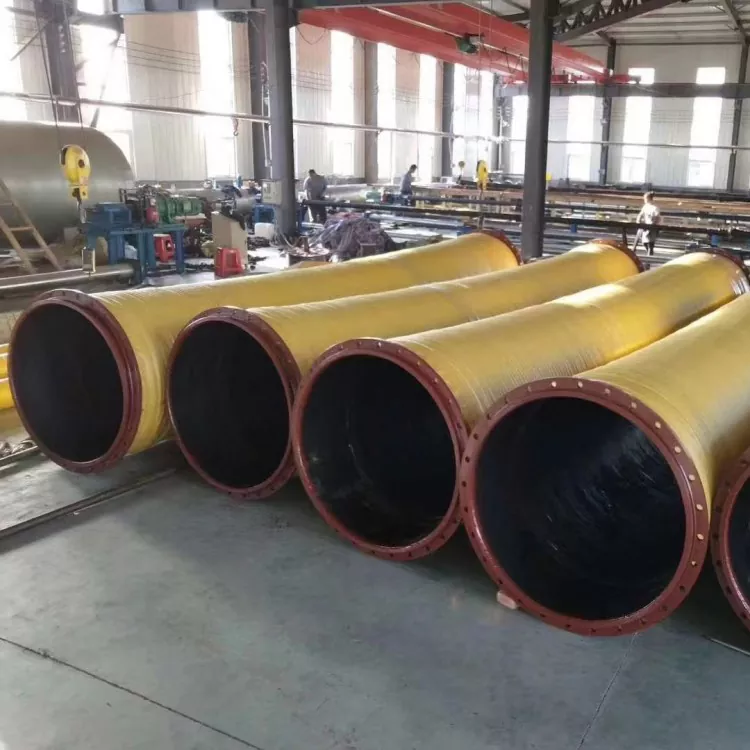

جيدونغدايوفرخرطوم مطاطي ذو حواف كبيرة وشديد التحمللتطبيقات النقل الصناعية الصعبة، بما في ذلك التعدين ومعالجة الرمل والحصى ونقل المخلفات وأنظمة المعدات الثقيلة. بفضل الهيكل المعزز، والخيارات المطاطية المقاومة للتآكل، ووصلات الحافة القابلة للتكوين، فإنه يساعد المهندسين على بناء أنظمة نقل السوائل والملاط المناسبة لظروف التشغيل الصعبة.

يجب أن يقوم الخرطوم ذو التجويف الكبير بأكثر من مجرد نقل المواد من نقطة إلى أخرى. في العمليات الثقيلة، يمكن أن تؤدي الجسيمات الكاشطة والضغط المتقلب والاهتزاز والأحمال الميكانيكية إلى تسريع التآكل وزيادة متطلبات الصيانة. اختيار الحقخرطوم مطاطي ذو حواف كبيرة وشديد التحمليتطلب تقييم الوسط المنقول، والقطر الداخلي، وهيكل التسليح، وضغط العمل، ومتطلبات الفراغ، ودرجة الحرارة، وأبعاد الحافة معًا. يشرح هذا الدليل كيفية عمل هذه الخراطيم وأماكن استخدامها وكيفية اختيار المواصفات المناسبة وممارسات الصيانة التي تساعد في دعم التشغيل الموثوق. كما أنه يوضح التفاصيل الفنية التي يجب على المشترين تأكيدها مع الشركة المصنعة قبل تقديم الطلب.

جدول المحتويات

1. لماذا تحتاج الأنظمة الصناعية الثقيلة إلى خراطيم مطاطية متخصصة؟
2. كيف يتم تصنيع خرطوم مطاطي ذو حواف شديدة التحمل؟
3. ما هي الفوائد الرئيسية للخرطوم ذو الحواف ذات القطر الكبير؟
4. ما هي الصناعات التي تستخدم خراطيم مطاطية ذات حواف شديدة التحمل؟
5. كيف تختار مواصفات الخرطوم المناسبة؟
6. كيف يمكن مقارنة عوامل الاختيار الرئيسية؟
7. كيف يمكن للتركيب والصيانة تحسين عمر الخدمة؟
8. الأسئلة المتداولة
9. كيف يمكنك العثور على الحل المناسب للخرطوم؟

لماذا تحتاج الأنظمة الصناعية الثقيلة إلى خراطيم مطاطية متخصصة؟

غالبًا ما تعمل أنظمة النقل الصناعية في ظل ظروف تكشف بسرعة عن حدود الخراطيم العادية. عندما ينقل خط الأنابيب الملاط المعدني أو الرمل أو الحصى أو المخلفات، فإن الجزيئات الصلبة تتصل بشكل متكرر بالجدار الداخلي. مع مرور الوقت، يمكن أن يؤدي هذا التآكل إلى تقليل سمك الجدار، وإضعاف هيكل الخرطوم، وزيادة خطر التسرب.

وتشمل التحديات الأخرى تقلبات الضغط، واهتزاز المعدات، ومساحة التثبيت المحدودة، والحركة بين المكونات المتصلة. في تطبيقات الشفط، يقدم الضغط السلبي اعتبارًا مهمًا آخر: يجب أن يكون للخرطوم هيكل مناسب لمقاومة الانهيار في ظل ظروف الفراغ المحددة.

A خرطوم مطاطي ذو حواف كبيرة وشديد التحمليعالج هذه التحديات من خلال اختيار المواد الخاصة بالتطبيقات والتعزيز والوصلات النهائية. يمكن أن يستوعب التجويف الكبير نقل المواد بكميات كبيرة، بينما يوفر ترتيب الحافة واجهة محددة مع الأنابيب والمعدات المتوافقة.

ومع ذلك، فإن التعيين للخدمة الشاقة لا يعني تلقائيًا أن كل خرطوم يمكنه تحمل كل الضغط أو درجة الحرارة أو الوسيط الكاشط. يعد الاختيار الهندسي الصحيح أمرًا ضروريًا لأداء آمن وموثوق.

كيف يتم تصنيع خرطوم مطاطي ذو حواف شديدة التحمل؟

يعتمد أداء الخرطوم على تفاعل العديد من المكونات الهيكلية. تؤدي كل طبقة وظيفة مختلفة، ويجب أن يعكس التكوين النهائي بيئة التشغيل الفعلية.

1. طبقة مطاطية داخلية

يتصل الأنبوب الداخلي مباشرة بالوسيلة المنقولة. بالنسبة للمواد الكاشطة مثل الرمل والطين المعدني والمخلفات، يجب اختيار مركب المطاط وفقًا لحجم الجسيمات والتركيز وخصائص التدفق وشدة التآكل المتوقعة.

التوافق المادي مهم أيضًا. قد لا يكون المركب المناسب للمياه مناسبًا للنفط أو المواد الكيميائية العدوانية أو الخدمة ذات درجة الحرارة العالية. يجب على المشترين التأكد من مادة البطانة الموصى بها مع الشركة المصنعة بدلاً من افتراض أن تركيبة مطاطية واحدة تناسب كل تطبيق.

2. طبقة التسليح

يوفر التسليح القوة الهيكلية اللازمة لتحمل ظروف التشغيل المحددة. اعتمادًا على التطبيق، قد يشتمل البناء على طبقات متعددة من نسيج الحبل أو مواد تقوية أخرى.

عندما يتعلق الأمر بالشفط أو الضغط السلبي، قد تكون هناك حاجة إلى سلك فولاذي حلزوني أو هيكل داعم آخر مناسب. يجب أن يتوافق تصميم التسليح مع ضغط العمل، وضغط الفراغ، وطول الخرطوم، وظروف الانحناء، والأحمال الميكانيكية.

3. غطاء مطاطي خارجي

يساعد الغطاء الخارجي على حماية التعزيز من التعرض البيئي وتآكل السطح والأضرار الميكانيكية. وينبغي أن تعكس صياغته ظروف التثبيت، بما في ذلك الاتصال بالمعدات المحيطة، والتعرض للطقس، والاتصال المحتمل بالزيوت أو المواد الأخرى.

4. اتصالات شفة

تقوم الفلنجات بإنشاء اتصال ميكانيكي بين الخرطوم وخط الأنابيب أو المعدات المجاورة. يجب أن تتطابق أبعادها وموادها وترتيبات فتحات الترباس وأسطح الختم مع واجهة التزاوج.

اعتمادًا على متطلبات المشروع، يمكن تحديد تكوينات الحافة وفقًا لرسومات GB أو DIN أو ANSI أو JIS أو ASME أو رسومات العميل، مع مراعاة التأكيد الفني. تعد المحاذاة الصحيحة ومكونات الختم المتوافقة ضرورية لتقليل التسرب وتجنب الضغط غير الضروري على الاتصال.

ما هي الفوائد الرئيسية للخرطوم ذو الحواف ذات القطر الكبير؟

عندما يتم تحديده بشكل صحيح، يمكن للخرطوم المطاطي للخدمة الشاقة أن يوفر العديد من المزايا العملية لأنظمة النقل الصناعية.

• نقل عالية الحجم:يدعم القطر الداخلي الكبير حركة كميات كبيرة من السائل أو المخاليط الصلبة والسائلة المناسبة.
• مقاومة التآكل الخاصة بالتطبيق:يساعد مركب المطاط الداخلي المختار بشكل مناسب على التحكم في التآكل الناتج عن الجزيئات الكاشطة.
• البناء المقوى:تصميم تقوية مناسب يدعم الضغط المطلوب وظروف التشغيل الميكانيكية.
• اتصال خط أنابيب مرن:يمكن أن يستوعب البناء المطاطي حركات تركيب معينة واهتزازات عندما يتم تصميم الخرطوم وتركيبه بشكل صحيح.
• واجهات شفة قابلة للتكوين:يمكن تحديد أبعاد التوصيل وترتيبات الحافة لتتناسب مع المعدات المتوافقة.
• التخصيص على أساس المشروع:يمكن مراجعة القطر والطول ومتطلبات الضغط والمواد وتفاصيل الاتصال وفقًا لاحتياجات المشروع الفردية.

تعتمد هذه الفوائد على الهندسة المناسبة وجودة التصنيع والتركيب. قد يتعرض الخرطوم الذي تم تحديد حجمه بشكل غير صحيح أو تشغيله خارج ظروفه المقدرة إلى فشل سابق لأوانه حتى لو كان تصميمه العام مخصصًا للخدمة الشاقة.

ما هي الصناعات التي تستخدم خراطيم مطاطية ذات حواف شديدة التحمل؟

إن الجمع بين التجويف الكبير والبناء المعزز والوصلات القابلة للتكوين يجعل فئة الخراطيم هذه مفيدة في العديد من القطاعات الصناعية.

التعدين ومعالجة المعادن

قد تستخدم عمليات التعدين خراطيم ذات تجويف كبير لنقل الملاط المعدني، وملاط الخام، والمخاليط الكاشطة الأخرى. يتطلب اختيار البطانة الانتباه إلى خصائص الجسيمات والتركيز ومعدل التدفق وشدة التآكل.

التعامل مع الرمل والحصى والمخلفات

غالبًا ما تؤدي عمليات الرمل والحصى إلى تحريك المخاليط التي تحتوي على جزيئات صلبة يمكن أن تسبب تآكلًا داخليًا كبيرًا. يمكن للخرطوم المختار بشكل صحيح أن يوفر اتصالاً مرنًا بين معدات النقل المتوافقة وأقسام خطوط الأنابيب.

مشاريع الموانئ والتجريف

قد تتطلب عمليات بناء الموانئ وتجريفها نقل كميات كبيرة من المياه والرواسب ومخاليط الملاط المناسبة. اعتمادًا على التركيب، يجب تقييم الخرطوم من حيث ظروف الشفط والحركة وتقلبات الضغط والتعرض البيئي.

الصلب والصناعات الثقيلة

قد تستخدم مصانع الصلب وغيرها من المنشآت الصناعية الثقيلة خراطيم مطاطية في أنظمة مختارة للمياه الصناعية والطين ومعالجة المواد. يجب التحقق من التوافق المتوسط ​​وحدود درجة الحرارة وضغط التشغيل لكل خدمة.

المضخات الكبيرة والمعدات الهندسية

قد تستفيد وحدات المضخات الكبيرة والأنظمة الهندسية من وصلات الخراطيم المرنة حيث يجب مراعاة حركة المعدات أو اهتزازها. يجب تركيب الخرطوم ضمن نصف قطر الانحناء المسموح به ولا ينبغي استخدامه للتعويض عن الأنابيب غير المتوافقة أو غير المدعومة.

كيف تختار مواصفات الخرطوم المناسبة؟

يمكن أن يؤدي اختيار الخرطوم حسب القطر أو سعر الشراء وحده إلى مشاكل في التوافق وتكاليف استبدال غير ضرورية. يساعد التقييم المنهجي المشترين على تحديد التكوين المناسب قبل بدء الإنتاج.

الخطوة 1: تحديد الوسيط المنقول

وصف المادة بالتفصيل. بالنسبة للملاط، قم بتوفير التركيبة الصلبة وحجم الجسيمات والتركيز وأي خصائص تدفق غير عادية. بالنسبة للسوائل، حدد التركيب الكيميائي ودرجة الحرارة. تساعد هذه التفاصيل في تحديد ما إذا كان المطاط الداخلي المقترح مناسبًا أم لا.

الخطوة 2: تأكيد ضغط التشغيل والفراغ

تحديد ضغط العمل الطبيعي والحد الأقصى، وتقلبات الضغط، وما إذا كان النظام يعمل تحت الشفط. بالنسبة لخدمة التفريغ، قم بتوفير الضغط السلبي وظروف التشغيل المطلوبة. يعد ضغط العمل ومقاومة الفراغ اعتبارات تصميمية منفصلة ويجب التحقق منها بشكل مستقل.

الخطوة 3: تحديد القطر والطول

تأكد من القطر الداخلي المطلوب والطول الإجمالي وترتيب الاتصال ومساحة التثبيت. يجب أن يأخذ التصميم في الاعتبار متطلبات التدفق وواجهات المعدات وظروف الانحناء المسموح بها.

الخطوة 4: مطابقة معيار الشفة

توفير معيار الشفة المطلوبة أو الرسم الفني الكامل. تحقق من القطر الخارجي للشفة، والسمك، وكمية فتحة الترباس، وقطر فتحة الترباس، وأبعاد دائرة الترباس، ووجه الختم. القطر الاسمي وحده غير كاف لضمان التوافق.

الخطوة 5: تحديد متطلبات التفتيش

قبل الطلب، اتفق على نطاق التفتيش ومعايير القبول المعمول بها. اعتمادًا على المشروع، قد يشمل ذلك فحوصات الأبعاد، أو فحص الفلنجة، أو المظهر، أو الصلابة، أو أداء المطاط، أو اختبار الضغط، أو اختبار الفراغ.

يجب تأكيد طرق الاختبار ومتطلبات العينات وحدود القبول كتابيًا. لا تفترض أن كل فحص يتم تضمينه كمعيار في كل طلب.

كيف يمكن مقارنة عوامل الاختيار الرئيسية؟

يلخص الجدول التالي الاعتبارات الفنية الرئيسية لبيئات النقل المختلفة. هذه هي إرشادات الاختيار وليست تقييمات مضمونة للمنتج.

للحصول على توصية مخصصة، قم بتقديم هذه التفاصيل إلى الشركة المصنعة بالإضافة إلى الرسومات أو صور التثبيت أو مواصفات الخرطوم الحالية حيثما كان ذلك متاحًا.

كيف يمكن للتركيب والصيانة تحسين عمر الخدمة؟

حتى الخرطوم المصمم جيدًا يتطلب التثبيت الصحيح والفحص الروتيني. تعتبر الصيانة مهمة بشكل خاص في التطبيقات التي تتضمن الوسائط الكاشطة، ودورات الضغط، واهتزاز المعدات الثقيلة.

أفضل ممارسات التثبيت

• تأكد من أن أبعاد الحافة وأسطح الختم تتوافق مع المعدات المتصلة.
• قم بمحاذاة الأنابيب المجاورة قبل ربط مسامير الشفة.
• استخدم الحشيات المتوافقة واتبع الإجراء المحدد لربط المسمار.
• تجنب لف الخرطوم أثناء التثبيت أو إجباره على الانحناء بشكل أكثر إحكامًا من الحد الأدنى لنصف القطر المسموح به من قبل الشركة المصنعة.
• توفير الدعم المناسب لتجميعات الخراطيم الثقيلة والأنابيب المتصلة.
• أبقِ الخرطوم بعيدًا عن الحواف الحادة والأحمال الخارجية المفرطة ومصادر الحرارة الضارة.
• تأكد من أن التجميع الكامل مناسب للضغط الفعلي ودرجة الحرارة والوسيط المنقول قبل التشغيل.

قائمة التفتيش الروتينية

• افحص البطانة الداخلية حيث تسمح طرق الوصول أو الفحص.
• تحقق من الغطاء الخارجي بحثًا عن الشقوق والجروح والتعزيزات المكشوفة والتآكل غير الطبيعي.
• ابحث عن الانتفاخ أو التشوه أو الالتواء أو علامات التلف الهيكلي.
• افحص وصلات الفلنجة بحثًا عن التسرب، والمثبتات المفككة، وأسطح الختم التالفة.
• تسجيل ضغط التشغيل ودرجة الحرارة وأي تغييرات في المادة المنقولة.
• استبدل المجموعات التالفة وفقًا لإجراءات السلامة المعمول بها وإرشادات الشركة المصنعة.

يجب أن يعكس تكرار الفحص خطورة التشغيل وتاريخ الخدمة وعواقب الفشل. في حالة تغير الوسط أو الضغط أو ظروف الفراغ أو تخطيط التثبيت، قم بإعادة تقييم مواصفات الخرطوم بدلاً من افتراض أن التجميع الحالي يظل مناسبًا.

الأسئلة المتداولة

1. ما هو خرطوم المطاط ذو الحواف الثقيلة ذو القطر الكبير المستخدم؟

إنه مصمم لتطبيقات النقل الصعبة التي قد تتضمن أحجام تدفق كبيرة أو وسائط كاشطة أو توصيلات معدات ثقيلة. وتشمل التطبيقات النموذجية ملاط ​​التعدين، ومعالجة الرمل والحصى، ونقل المخلفات، وعمليات الموانئ المختارة، وأنظمة النقل الصناعية.

2. هل يمكن استخدام هذا الخرطوم لنقل المخلفات؟

نعم، يمكن النظر في التكوين المناسب لنقل المخلفات. يجب على الشركة المصنعة تقييم حجم الجسيمات وتركيز المواد الصلبة ومعدل التدفق والضغط ودرجة الحرارة والتآكل المتوقع قبل التأكد من هيكل الخرطوم وبطانةه المناسبة.

3. هل يعني البناء عالي التحمل دائمًا معدل ضغط أعلى؟

لا. تشير الخدمة الشاقة عمومًا إلى التكوين المصمم لظروف الخدمة الصعبة، ولكنها لا تحدد تلقائيًا تصنيفًا أعلى لضغط العمل. يعتمد الضغط المقدر على هيكل الخرطوم الكامل وظروف التشغيل المحددة له.

4. هل يمكن تخصيص أبعاد الحافة؟

يمكن مراجعة تكوينات الحافة وفقًا للمعايير المعترف بها أو رسومات العملاء، مع مراعاة التأكيد الفني. يجب على المشترين توفير أبعاد التوصيل الكاملة، بما في ذلك نمط الترباس، وسمك الحافة، ومتطلبات سطح الختم.

5. هل يمكن استخدام الخرطوم في تطبيقات الشفط؟

من المحتمل، بشرط أن يكون البناء المختار مناسبًا بشكل خاص للضغط السلبي المطلوب. يجب التأكد من تصنيف الفراغ اللازم وأي تعزيز داعم قبل الاستخدام. لا ينبغي افتراض أن خرطوم التفريغ مناسب تلقائيًا لخدمة الشفط.

6. ما هي المعلومات التي يجب على المشترين تقديمها عند طلب عرض الأسعار؟

يتم توفير القطر الداخلي المطلوب، وطول الخرطوم، والوسط المنقول، وضغط العمل، ومتطلبات الفراغ إن أمكن، ونطاق درجة الحرارة، ومعيار الشفة، وظروف التثبيت، وكمية الطلب، ومتطلبات الفحص. يمكن أن تساعد الرسومات والصور الفوتوغرافية في توضيح احتياجات التوصيل أو التثبيت غير العادية.

كيف يمكنك العثور على الحل المناسب للخرطوم؟

اختيار الحقخرطوم مطاطي ذو حواف كبيرة وشديد التحمليتضمن موازنة سعة التدفق، ومقاومة التآكل، والتعزيز، ومتطلبات الضغط والفراغ، وتوافق الفلنجة، واعتبارات الصيانة. يمكن للخرطوم المحدد بعناية أن يساعد في تقليل التآكل الذي يمكن تجنبه، وتبسيط توصيلات المعدات، ودعم عمليات النقل الصناعية الأكثر موثوقية.

تقدم JIDONGDA تكوينًا وتخصيصًا للخراطيم الموجهة للتطبيقات بناءً على متطلبات المشروع. سواء كان نظامك يتعامل مع الملاط المعدني أو الرمل أو الحصى أو المخلفات أو أي وسائط أخرى متوافقة، قم بمشاركة المواصفات الفنية وظروف التشغيل الخاصة بك مع الفريق الهندسي.اتصل بنااليوم لمناقشة طلبك وطلب عرض أسعار مخصص وتحديد تكوين خرطوم مناسب لمعداتك واحتياجات مشروعك.
