كيف يمكن للخرطوم المطاطي ذي الحواف الكبيرة والمقوى بالأسلاك تحسين كفاءة نقل المواد الثقيلة

جيدونغدايوفرخرطوم مطاطي ذو حواف كبيرة ومقوى بالأسلاكلتطبيقات الشفط والتفريغ الصناعية الصعبة حيث يعد الاستقرار الهيكلي والوصلات الموثوقة ونقل المواد بكميات كبيرة أمرًا ضروريًا. تم تصميم هذا الخرطوم المرن لنقل المياه والطين والطين والرمل والمواد المعدنية المتوافقة، وهو يجمع بين هيكل مطاطي متعدد الطبقات وتعزيز سلك فولاذي حلزوني ووصلات شفة قابلة للتخصيص لمواجهة التحديات العملية للتعدين والتجريف وأنظمة الضخ الصناعية.

تم تصميم خرطوم مطاطي ذو حواف كبيرة ومقوى بسلك للحفاظ على شكله أثناء عمليات الشفط مع دعم متطلبات الضغط لتطبيقات التفريغ. تساعد تقوية الأسلاك الفولاذية الحلزونية على مقاومة التشوه الداخلي تحت الضغط السلبي، بينما تحمي الطبقات المطاطية الخرطوم وتستوعب الوسائط المنقولة المختلفة. تعمل الأطراف ذات الحواف على تبسيط التكامل مع المضخات ومعدات التجريف وخطوط الأنابيب الثابتة. يشرح هذا الدليل هيكل الخرطوم، ومبدأ العمل، والتطبيقات الصناعية، ومعايير الاختيار، وممارسات الصيانة لمساعدة الفرق الهندسية على تحديد الحل المناسب لظروف التشغيل الخاصة بهم.

جدول المحتويات

1. ما هو خرطوم مطاطي ذو حواف كبيرة ومقوى بالأسلاك؟
2. كيف يعمل هيكلها المعزز؟
3. ما هي مزايا الأداء الرئيسية؟
4. ما هي الصناعات التي تستفيد من هذا الخرطوم؟
5. كيف يمكن مقارنتها بأنواع الخراطيم الأخرى؟
6. كيف تختار الخرطوم المناسب؟
7. ما هي ممارسات التثبيت والصيانة المهمة؟
8. الأسئلة المتداولة
9. الاستنتاج والاستفسار عن المنتج

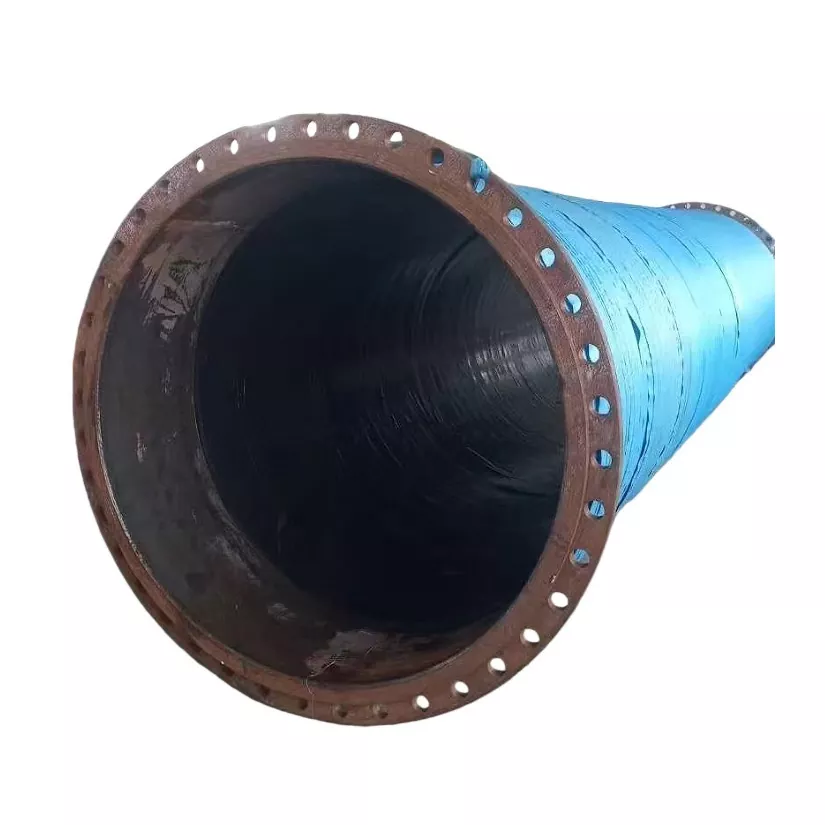

ما هو خرطوم مطاطي ذو حواف كبيرة ومقوى بالأسلاك؟

إن الخرطوم المطاطي ذي الحواف ذات القطر الكبير المقوى بالسلك هو مكون مرن لخطوط الأنابيب مصمم لنقل كميات كبيرة من السوائل والمخاليط الصلبة والسائلة المتوافقة. وهو مفيد بشكل خاص عندما يكون من الصعب تركيب الأنابيب الصلبة التقليدية، أو عندما تتطلب المعدات وصلات مرنة، أو عندما يجب أن يعمل خط الأنابيب في ظل ظروف الشفط والتفريغ.

السمة المميزة هي السلك الفولاذي الحلزوني المضمن داخل جدار الخرطوم. على عكس الخرطوم المطاطي الذي يعتمد فقط على جسمه المرن وتعزيز النسيج، يضيف هذا البناء دعمًا محيطيًا لمساعدة الخرطوم على مقاومة الضغط الخارجي أثناء التشغيل بالتفريغ.

قامت شركة JIDONGDA بتطوير هذا الخرطوم للتطبيقات التي تتضمن:

• نقل المياه ومعالجة السوائل الصناعية.
• نقل الطين والطين والرمل والمواد المعدنية.
• أنظمة التجريف وإزالة الرواسب.
• عمليات التعدين ومعالجة الركام.
• اتصالات مرنة بين المضخات والمعدات وخطوط الأنابيب.

بالنسبة للمشترين الذين يقومون بتقييم التكوينات المختلفة، فإن صفحة منتج الخراطيم السلكية المقواة JIDONGDA توفر نقطة بداية لمراجعة هيكل المنتج وخيارات التخصيص.

كيف يعمل هيكلها المعزز؟

يعتمد أداء الخرطوم الصناعي ذو القطر الكبير على الوظيفة المنسقة لمركباته المطاطية وطبقات التسليح وهيكل الأسلاك الفولاذية والوصلات النهائية. يعالج كل مكون متطلبات تشغيل مختلفة.

1. طبقة مطاطية داخلية

يتصل الأنبوب الداخلي بالمواد المنقولة مباشرة. وينبغي اختيار مركبها وفقاً للخصائص الكيميائية للوسط، وخصائص الجسيمات، ودرجة حرارة التشغيل. بالنسبة للملاط أو الرمل الكاشط، يمكن أن يساعد مركب مطاطي مقاوم للتآكل مصمم بشكل مناسب في تقليل التآكل الداخلي والفشل المبكر.

2. طبقات تقوية عالية القوة

يوفر النسيج أو طبقات التعزيز المحددة الأخرى قوة هيكلية إضافية وتساعد الخرطوم على تحمل الضغط الداخلي أثناء التفريغ. يجب أن يتوافق ترتيبها ومواصفاتها مع ضغط العمل وظروف الخدمة المقصودة.

3. تقوية أسلاك الفولاذ الحلزونية

يشكل السلك الفولاذي المدمج إطارًا داعمًا حول محيط الخرطوم. أثناء الشفط، يمكن للضغط الجوي الخارجي أن يدفع خرطومًا غير مدعوم بشكل كافٍ إلى الداخل. يساعد التعزيز الحلزوني في الحفاظ على ممر التدفق الداخلي وتقليل خطر التسطيح أو الانهيار.

4. غطاء مطاطي خارجي واقي

تساعد الطبقة الخارجية على حماية الخرطوم من التآكل الخارجي والتأثيرات والتعرض للطقس والأضرار الميكانيكية. يعتمد مركب الغطاء المناسب على بيئة التثبيت والتعرض المتوقع.

5. اتصالات نهاية ذات حواف

تسمح الأطراف ذات الحواف للخرطوم بالاتصال بالمضخات المتوافقة ومعدات التجريف وأقسام خطوط الأنابيب الثابتة. يمكن لشركة JIDONGDA تكوين أبعاد الحافة وترتيبات الاتصال وفقًا للمعايير المطبقة أو رسومات العملاء، مع مراعاة التأكيد الفني.

ما هي مزايا الأداء الرئيسية؟

تحسين الاستقرار تحت الضغط السلبي

تعتبر مقاومة الفراغ سببًا رئيسيًا لتحديد خرطوم مطاطي ذي حواف كبيرة القطر ومقوى بالسلك. يساعد السلك الفولاذي الحلزوني في الحفاظ على المقطع العرضي للخرطوم أثناء الشفط، مما يدعم تدفق المواد بشكل أكثر استقرارًا. يعتمد أداء الفراغ الفعلي على تباعد الأسلاك وقطر الخرطوم وتصميم التعزيز والطول وظروف الانحناء وضغط التشغيل.

دعم عمليات الشفط والتفريغ

تتطلب العديد من أنظمة النقل الصناعية خرطومًا للتعامل مع الضغط السلبي أثناء الشفط والضغط الإيجابي أثناء التفريغ. يعالج البناء المحدد بشكل صحيح كلا الشرطين من خلال نظام التعزيز المدمج. يجب على المشترين التحقق من الحدود المقدرة لكل وضع تشغيل بدلاً من افتراض أن ملاءمة أحدهما تضمن ملاءمة الآخر.

نقل المواد بكميات كبيرة

يمكن أن يستوعب القطر الداخلي الكبير معدلات تدفق كبيرة عندما يكون حجم الخرطوم مناسبًا للمضخة والنظام. يساعد اختيار القطر المناسب على تحقيق التوازن بين متطلبات التدفق والسرعة وفقدان الضغط وخصائص المادة المنقولة.

تكامل المعدات المرنة

يستوعب البناء المطاطي الحركة ويساعد على توصيل المعدات التي قد لا تتماشى تمامًا مع خط أنابيب صلب. توفر الوصلات ذات الحواف أيضًا واجهة عملية للتركيب والفحص والاستبدال عند تصميمها لمعدات التزاوج.

التكوين الخاص بالمشروع

يمكن اعتبار قطر الخرطوم، الطول، مركب المطاط، هيكل التعزيز، وتكوين الحافة معًا. يتيح ذلك لمجموعة الخرطوم أن تعكس ظروف التشغيل الفعلية بدلاً من الاعتماد على مواصفات عامة.

ما هي الصناعات التي تستفيد من هذا الخرطوم؟

التعدين ومعالجة المعادن

تقوم عمليات التعدين في كثير من الأحيان بنقل الملاط الكاشطة والمخلفات والمخاليط الحاملة للمعادن بين معدات المعالجة ومناطق التخزين المخصصة. يجمع الخرطوم المناسب بين مركب مطاطي داخلي متوافق مع تقوية مصممة لظروف الضغط والفراغ المتوقعة.

التجريف وإزالة الرواسب

تقوم أنظمة التجريف بنقل الرمال والطمي والطين والرواسب من خلال خطوط أنابيب الشفط والتفريغ. يمكن للخراطيم ذات الحواف المرنة توصيل المضخات ومعدات التجريف مع استيعاب حركة التثبيت. يجب أن يتم اختيار الخرطوم لتركيز المواد الصلبة الفعلي، وحجم الجسيمات، وظروف التدفق، والبيئة البحرية أو المياه العذبة.

التعامل مع الرمل والحصى

قد يتطلب استخراج الركام ومعالجته نقل الماء الممزوج بالرمل أو الحصى. تعتبر مقاومة التآكل وسرعة التدفق المناسبة ذات أهمية خاصة لأن الجزيئات الخشنة يمكن أن تسرع من التآكل عند بطانة الخرطوم والانحناءات ومناطق الاتصال.

أنظمة الضخ الصناعية

قد تتطلب المضخات الكبيرة وصلات شفط وتفريغ مرنة لاستيعاب حركة المعدات، أو تبسيط عملية التركيب، أو عزل بعض الاهتزازات. يجب أن تتوافق معدلات الضغط والفراغ في الخرطوم مع ظروف تشغيل المضخة، بما في ذلك ظروف بدء التشغيل وإيقاف التشغيل.

الموانئ والهندسة البحرية

قد تستخدم عمليات الموانئ والمشاريع البحرية خراطيم كبيرة الحجم لنقل المواد وتوصيلات خطوط الأنابيب. بالنسبة لهذه البيئات، يجب على المشترين أيضًا تقييم التعرض الخارجي، وحماية الفلنجة من التآكل، ومعالجة الأحمال، وأي متطلبات بحرية خاصة بالمشروع.

كيف يمكن مقارنتها بأنواع الخراطيم الأخرى؟

تخدم إنشاءات الخراطيم المختلفة أغراضًا مختلفة. يعتمد الاختيار الأفضل على اتجاه التدفق، وظروف الضغط، والوسيلة المنقولة، وترتيب الاتصال المطلوب.

تعتبر المقارنة عامة وليست بديلاً للبيانات الخاصة بالنموذج. تختلف تفاصيل البناء بين الشركات المصنعة، ولا ينبغي افتراض أن أي نوع خرطوم يتفوق على الآخر تحت كل الظروف.

بالنسبة للمتطلبات ذات الصلة، استكشف خرطوم التجريف المطاطي ذي الحواف الكبيرة من JIDONGDA وفئات الخراطيم المطاطية ذات القطر الكبير للشفط والتفريغ حيثما كان ذلك متاحًا.

كيف تختار الخرطوم المناسب؟

قبل شراء خرطوم مطاطي ذي حواف كبيرة ومقواة بسلك، يجب على فرق الهندسة والمشتريات تحديد الواجب الفعلي بدلاً من اختيار المنتج حسب القطر الاسمي وحده.

1. تحديد الوسيط المنقول

حدد ما إذا كان الخرطوم سيحمل مياهًا نظيفة أو مياه صرف صحي أو طينًا أو رملًا أو ملاطًا معدنيًا أو مادة أخرى. تشمل التركيب الكيميائي، وحجم الجسيمات، وتركيز المواد الصلبة، ودرجة الحرارة. ترشد هذه التفاصيل اختيار مركب المطاط الداخلي والحماية من التآكل.

2. تأكيد متطلبات القطر والتدفق

تحديد القطر الداخلي المطلوب من معدل التدفق المستهدف، وفقدان الضغط المسموح به، وخصائص المضخة، ومتطلبات نقل المواد. يمكن للخرطوم كبير الحجم أو صغير الحجم أن يؤدي إلى عدم كفاءة النظام أو مشاكل تشغيلية.

3. تحديد حدود الضغط والفراغ

توفير ضغط العمل الطبيعي، والحد الأقصى للضغط المتوقع، وفراغ الشفط، وأي ظروف عابرة. طلب تقييمات موثقة للتكوين المقترح. لا ينبغي استنتاج ضغط العمل ومعدل الفراغ من المظهر أو تقوية الأسلاك وحدها.

4. حدد الطول والتوجيه

قياس الطول المطلوب للتركيب وتحديد الانحناءات والحركة ومواضع الاتصال. احترم الحد الأدنى لنصف قطر الانحناء الخاص بالشركة المصنعة وتجنب التوجيه الذي يسبب الالتواء أو الالتواء أو التوتر الزائد أو الأحمال المركزة على الشفاه.

5. تطابق معيار شفة

تأكد من معيار الحافة المطبق، والحجم الاسمي، وفئة الضغط، ونمط ثقب الترباس، والواجهة، والمواد، وترتيب الختم. تتضمن المعايير المحتملة GB وDIN وANSI وJIS وASME، ولكن يجب التحقق من التوافق وفقًا لمعدات التزاوج الدقيقة ومتطلبات المشروع.

6. تقييم شروط الخدمة

ضع في اعتبارك التعرض الخارجي، والرطوبة، والتآكل، والتأثير، والتآكل، ودورات التشغيل، والوصول المتوقع للصيانة. قد يظل الخرطوم المتوافق تقنيًا مع حماية خارجية غير مناسبة أو ترتيب توصيل غير صحيح يتمتع بعمر خدمة قصير.

للحصول على عرض أسعار، قم بإعداد المعلومات التالية:

• القطر الداخلي للخرطوم والطول الإجمالي المطلوب.
• نقل المتوسطة ودرجة حرارة التشغيل.
• ضغط العمل، الضغط الأقصى، وفراغ الشفط.
• معايير الحافة والأبعاد وتفاصيل معدات التزاوج.
• تخطيط التثبيت، ومتطلبات الانحناء، والتعرض البيئي.
• الكمية ومتطلبات التسليم ووثائق التفتيش المعمول بها.

ما هي ممارسات التثبيت والصيانة المهمة؟

يعد التثبيت الصحيح أمرًا ضروريًا لتحقيق الأداء المقصود لمجموعة الخرطوم المعززة. حتى المنتج المصمم جيدًا يمكن أن يفشل قبل الأوان عندما يكون ملتويًا، أو منحنيًا بشكل زائد، أو ضعيف الدعم، أو يعمل خارج حدوده المقدرة.

توصيات التثبيت

• افحص جسم الخرطوم وأوجه الحافة وأسطح الختم قبل التثبيت.
• قم بمحاذاة حواف التزاوج دون إجبار الخرطوم على وضعه في موضعه.
• استخدم الحشيات والمثبتات المتوافقة، وقم بربط البراغي وفقًا للإجراء المطبق.
• منع الالتواء وأحمال الشد المفرطة والانحناءات بشكل أكثر إحكامًا من الحد الأدنى لنصف القطر المحدد.
• قم بتوفير الدعم المناسب حيث يمكن أن يؤدي وزن مجموعة الخرطوم أو الأحمال الخارجية إلى إجهاد التوصيلات.
• التحقق من ضغط النظام وحدود الفراغ قبل التشغيل.

التفتيش الروتيني

• تحقق من وجود الشقوق والانتفاخات والتعزيزات المكشوفة والجروح والتشوه غير العادي.
• افحص وصلات الفلنجة بحثًا عن التسرب والتآكل والمثبتات المفككة والأختام التالفة.
• راقب فقدان الضغط غير المتوقع، أو انخفاض التدفق، أو علامات انهيار الشفط.
• قم بمراجعة التآكل في المناطق المعرضة للجزيئات الخشنة أو الاتصال المتكرر.
• قم بإزالة التجميعات التالفة من الخدمة واتبع إرشادات الفحص والاستبدال الخاصة بالشركة المصنعة.

يجب أن تعكس فترات التفتيش مدى خطورة التشغيل وأهمية النظام وإجراءات الموقع المعمول بها. لا يمكن ضمان عمر الخدمة الثابت دون النظر في تاريخ الخدمة والصيانة الفعلي.

الأسئلة المتداولة

1. ما هو الغرض الرئيسي من تقوية أسلاك الفولاذ الحلزونية؟

والغرض الأساسي منه هو توفير الدعم المحيطي الذي يساعد الخرطوم على مقاومة التشوه الداخلي تحت الضغط السلبي. وهذا مهم بشكل خاص في أنظمة الشفط ذات القطر الكبير حيث يمكن أن يؤدي انهيار الخرطوم إلى تقييد التدفق.

2. هل يمكن لهذا الخرطوم التعامل مع كل من الشفط والتفريغ؟

يمكن تصميمه لكلا الواجبين، ولكن يجب التأكد من الضغط والفراغ المسموح به لبناء الخرطوم المحدد. يجب على المشترين طلب التقييمات المعمول بها بدلاً من افتراض أن كل طراز له نفس حدود الأداء.

3. ما هي المواد التي يمكن أن ينقلها خرطوم مطاطي ذو حواف كبيرة بسلك مقوى؟

اعتمادًا على مركب المطاط والمواصفات الهندسية، يمكن استخدامه في الماء، الطين، الطين، الرمل، والمواد المعدنية المتوافقة. وينبغي تقييم التوافق الكيميائي، وكشط الجسيمات، ودرجة الحرارة، وتركيز المواد الصلبة قبل الاختيار.

4. هل أبعاد الحافة قابلة للتخصيص؟

تشير JIDONGDA إلى أنه يمكن تخصيص تكوينات الفلنجة وفقًا للمعايير المعترف بها أو رسومات العملاء. قم بتوفير الأبعاد الدقيقة ومعيار الشفة وفئة الضغط وتفاصيل اتصال التزاوج للتأكيد الفني.

5. كيف يمكنني تقليل التآكل المبكر للخرطوم؟

حدد مركبًا مطاطيًا داخليًا مناسبًا، وتجنب قيود التدفق المفرطة، واتبع نصف قطر الانحناء المحدد، وافحص المناطق شديدة التآكل بانتظام. يجب أيضًا أن يظل ضغط التشغيل وخصائص الجسيمات المنقولة وظروف التثبيت ضمن الحدود المعتمدة.

6. ما هي المعلومات المطلوبة لطلب عرض الأسعار؟

توفير قطر الخرطوم، الطول، الوسط، ضغط العمل، متطلبات الفراغ، درجة الحرارة، تكوين الحافة، بيئة التشغيل، وكمية الطلب. يمكن أن تساعد الرسومات أو الصور الفوتوغرافية للاتصالات الموجودة في توضيح متطلبات الواجهة.

7. كيف أعرف ما إذا كان الخرطوم مناسبًا لمشروعي؟

مقارنة مواصفات الخرطوم المقترحة مع ظروف تشغيل المشروع ومتطلبات التوصيل. تأكد من تقييمات الضغط والفراغ وتوافق المواد والأبعاد ووثائق الفحص مع الشركة المصنعة قبل تقديم الطلب.

الخلاصة: حدد خرطومًا يتوافق مع ظروف التشغيل الخاصة بك

يمكن للخرطوم المطاطي ذو الحواف ذات القطر الكبير المقوى بالسلك أن يوفر حلاً فعالاً لأنظمة الشفط والتفريغ المطلوبة من خلال الجمع بين البناء المطاطي المرن والتعزيز الهيكلي ودعم الأسلاك الفولاذية الحلزونية ووصلات الحافة القابلة للتكيف. وتعتمد ملاءمتها على مطابقة التصميم للوسط المنقول، والتدفق المطلوب، وظروف الضغط والفراغ، وهندسة التركيب، وخطة الصيانة.

تقدم JIDONGDA خيارات التخصيص لأبعاد الخراطيم، وهياكل التعزيز، واختيار المواد، وتكوينات الحافة لدعم متطلبات النقل الصناعي المختلفة. لمناقشة طلبك، قم بمراجعة تفاصيل المنتج للخرطوم المطاطي ذو الحواف ذات القطر الكبير والمقوى بالأسلاك وقم بإعداد المواصفات الفنية الخاصة بك.اتصل بنااليوم لمناقشة متطلبات مشروعك، وطلب عرض أسعار مخصص، وتحديد التكوين المناسب للخرطوم لنظام خطوط الأنابيب لديك.
