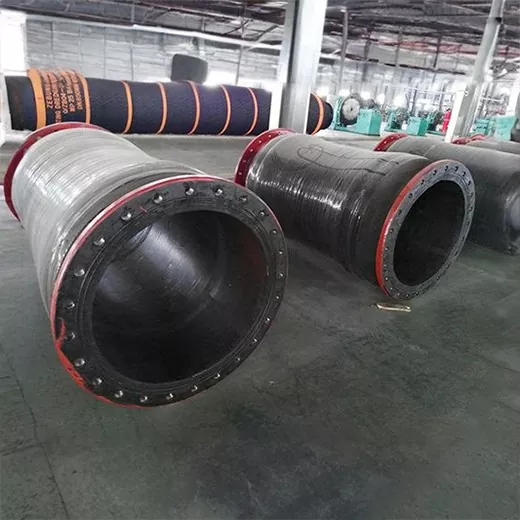

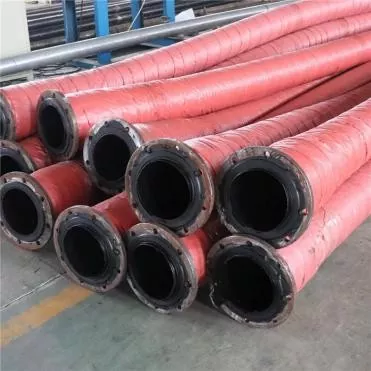

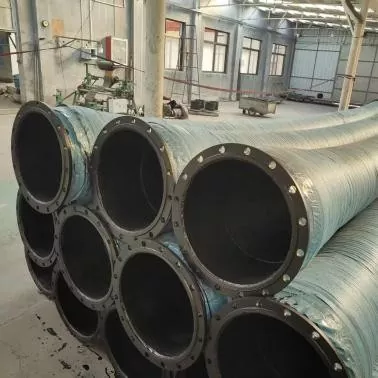

خرطوم الملاط ذو القطر الكبير

تم تصميم خرطوم الملاط ذو القطر الكبير JIDONGDA خصيصًا لنقل المواد المعقدة لمسافات طويلة وبمعدل تدفق عالي في المناجم. بالمقارنة مع الأنابيب الفولاذية التقليدية، فإن الخرطوم أكثر مرونة، ومقاومة للصدمات، ويقلل بشكل كبير من اهتزاز خط الأنابيب، ويسهل التركيب في الموقع.

تشمل السيناريوهات القابلة للتطبيق تصريف الملاط في مصانع معالجة المعادن، وملء مخلفات السدود، وردم المناجم تحت الأرض، ونقل الطين المجروف، وتحميل وتفريغ مسحوق المعادن في الميناء، ونقل مخاليط صناعية صلبة وسائلة مختلفة. من خلال الاستفادة من قدرات الإنتاج المخصصة لمصنعنا المحلي، يمكننا توفير حلول متكاملة لخطوط الأنابيب لشركات التعدين ومقاولي الهندسة في جميع أنحاء العالم.

هيكل المنتج والمواد

خرطوم ملاط ​​المخلفات ذو القطر الكبير: كل طبقة مصبوبة بشكل متكامل عند درجة حرارة عالية ومفلكنة، مما يزيل خطر التصفيح. وهو متوافق مع معدات الضخ المختلفة ويأتي مع موصلات متعددة:

1. طبقة المطاط الداخلية: مطاط طبيعي مقاوم للتآكل / مطاط صناعي عالي المقاومة للتآكل (NR/SBR/PU اختياري؛ بطانة PU مناسبة للمخلفات الصلبة ذات السيليكا العالية، مما يوفر مقاومة تآكل مثالية)

2. طبقة التعزيز: ستارة ألياف متعددة الطبقات عالية القوة + هيكل حلزوني من أسلاك الفولاذ، يوزع الضغط بالتساوي، ويمنع الانهيار تحت ظروف الضغط السلبي

3. طبقة المطاط الخارجية: مطاط صناعي مقاوم للطقس، ومقاوم للأوزون، ومقاوم للأشعة فوق البنفسجية، ويقاوم التعرض للخارج والتآكل الكيميائي في مناطق التعدين.

4. موصلات اختيارية: فلنجات قياسية، وصلات سريعة، ونهايات معدنية مصنوعة حسب الطلب وفقًا للرسومات

اختبار الأداء ومراقبة الجودة

1. اختبار مقاومة التآكل: 72 ساعة من التآكل المستمر باستخدام ملاط ​​رمل الكوارتز، وفقدان الكتلة ≥ 0.05 جم

2. ضغط الانفجار: يصل ضغط الانفجار إلى 3-4 أضعاف ضغط العمل، وهو قادر على تحمل تأثيرات الضغط اللحظية

3. التعب النبضي: 20 10.000 دورة ضغط دون تشقق أو تشويه أو تشوه

4. أداء الانحناء: لا يوجد كسر أو تصفيح عند الحد الأدنى من نصف قطر الانحناء

5. مقاومة الوسائط: التشغيل المستقر في البيئات الحمضية والقلوية (الرقم الهيدروجيني 2-12)

جدول معلمات النموذج والمواصفات

المزايا الأساسية

1. مقاومة للاهتراء وعمر خدمة طويل: تركيبة مطاطية داخلية حصرية عالية المقاومة للاهتراء تقلل بشكل كبير من فقدان التآكل الناتج عن الجسيمات الصلبة، وهي مناسبة للملاط ذي المحتوى العالي من الرمال مثل الكوارتز وخام الحديد وخام النحاس.

2. القطر الكبير ومعدل التدفق العالي: يغطي جميع الأحجام من DN100 إلى DN1200، وهو مناسب لأنظمة تفريغ المخلفات واسعة النطاق، مما يحسن كفاءة النقل ويقلل من استهلاك طاقة الضخ.

3. الأنابيب المقاومة للصدمات والمضادة للانفجار: يعمل الهيكل المقوى المركب متعدد الطبقات على تقليل تقلبات الضغط، مما يزيل مخاطر السلامة الناجمة عن انفجارات الأنابيب الناتجة عن الانسداد أو بدء التشغيل/الإيقاف.

4. سهولة التركيب وتكاليف الصيانة المنخفضة: أخف بشكل ملحوظ من الأنابيب الفولاذية، سهلة التركيب والنقل، مما يقلل من وقت توقف الصيانة.

5. مقاومة ممتازة للتآكل والطقس: الطبقة المطاطية الخارجية تقاوم الشمس، المطر، وضباب التآكل في منطقة التعدين، مما يضمن أداء مستقر أثناء التشغيل الخارجي على مدار العام. 6. خدمة التخصيص كاملة المواصفات

يدعم المصنع تخصيص الطول والقطر ومعدل الضغط ونمط الموصل ومعدل مقاومة التآكل للبطانة لتتناسب مع متطلبات المشروع الخاصة المختلفة.

حالات التطبيقات الهندسية الحقيقية

الحالة 1: مشروع نقل مخلفات منجم الحديد لمسافات طويلة في منغوليا الداخلية

1. نظرة عامة على المشروع: قدرة معالجة يومية تبلغ 8000 طن من الخام الخام، ومحتوى المخلفات الصلبة بنسبة 42%، والكوارتز المتوسط ​​عالي الصلابة، ومسافة النقل 3.5 كم، وضغط العمل 2.8 ميجا باسكال، وملاط محايد.

2. الحلول الداعمة: خرطوم مرن لولبي من أسلاك الفولاذ مبطن بـ PU JIDONGDA DN200، أقسام قياسية 6m/12m، وصلة فلنجة.

3. نتائج الأداء: تم تقليل الاهتزاز والضوضاء بنسبة 60% بعد استبدال الأنابيب الفولاذية الأصلية. عملية مستقرة مستمرة لمدة 36 شهرا دون استبدال؛ انخفضت تكاليف الصيانة السنوية بنسبة 85%؛ ولم يحدث أي انفجارات أو تسرب في الأنابيب.

دراسة الحالة 2: نظام الردم في منجم النحاس في المرتفعات في بيرو

1. نظرة عامة على المشروع: منجم عالي الارتفاع على ارتفاع 4500 متر، يستخدم شفط الضغط السلبي لخبث النحاس مع محتوى رملي بنسبة 45%، في بيئة منخفضة الحرارة وعالية الأشعة فوق البنفسجية.

2. الحل الداعم: خرطوم مقوى بسلك فولاذي مزدوج الطبقة مقاوم للحرارة المنخفضة ومصمم خصيصًا مع مؤهلات الامتثال للتصدير.

3. الأداء: تم تحسين أداء مقاومة الضغط السلبي بنسبة 3 مرات؛ لا انهيار أثناء الشفط. معدل تدفق سنوي مستقر يزيد عن 98%؛ انخفضت تكاليف تشغيل خطوط الأنابيب الإجمالية بنسبة 73%.

السيناريوهات القابلة للتطبيق

1. خطوط أنابيب نقل المخلفات في المناجم المفتوحة/تحت الأرض

2. خطوط الأنابيب الرئيسية والثانوية لتصريف الملاط في مصانع معالجة المعادن

3. الردم الجاف والرطب لبرك المخلفات ومشاريع تفريغ المخلفات

4. نقل الطين لمسافات طويلة للتجريف النهري والساحلي

5. ميناء تحميل وتفريغ المسحوق المعدني السائب عبر خطوط أنابيب الملاط

6. نقل مختلف الوسائط الصناعية الصلبة والسائلة

التعليمات

س1. ما هي مادة البطانة التي يجب اختيارها لمخلفات الكوارتز عالية التآكل؟

أ. بالنسبة للمخلفات التي تحتوي على نسبة عالية من الجسيمات الصلبة مثل الكوارتز والجرانيت، فإن بطانة البولي يوريثين PU هي الخيار المفضل. تحت اختبار مقاومة التآكل القياسي لمدة 72 ساعة، يكون التآكل أقل بكثير من مطاط NR وSBR، ويمكن زيادة عمر الخدمة بمقدار 2-3 مرات تحت نفس ظروف العمل. يمكن للفريق الفني مطابقة صيغة البطانة المثالية بناءً على تركيبة جزيئات الملاط وقيمة الرقم الهيدروجيني.

س2. هل يمكن لشركة JIDONGDA تخصيص أقطار الأنابيب وأطوالها ومعدلات الضغط لمشاريع التعدين الخاصة؟

ج: نعم، يوفر مصنعنا التخصيص كامل الأبعاد. نحن ندعم الأطوال غير القياسية، والأقطار الكاملة من DN100 إلى DN1200، وضغوط العمل المتعددة من 1.0 إلى 10MPa. يمكن تخصيص الحواف والوصلات السريعة والأطراف المعدنية وفقًا لرسومات البناء. بعد توفير معلمات المشروع، سوف نقدم الحل والاقتباس في غضون 24 ساعة.

س3. ما هي فترة الضمان لخرطوم الملاط ذو المخلفات ذات القطر الكبير JIDONGDA، وما هو دعم ما بعد البيع المتضمن؟

أ. تتمتع المنتجات القياسية بضمان لمدة 12 شهرًا من تاريخ الشحن. سيتم استبدال الأضرار الناجمة عن عيوب في المواد الخام أو العمليات في ظل ظروف التشغيل العادية مجانًا خلال فترة الضمان. يقدم مهندسو خطوط أنابيب التعدين المحترفون التوجيه عن بعد للوضع والتركيب والصيانة الروتينية؛ يمكن التفاوض على الخدمات الفنية في الموقع لمشاريع التعدين واسعة النطاق.
