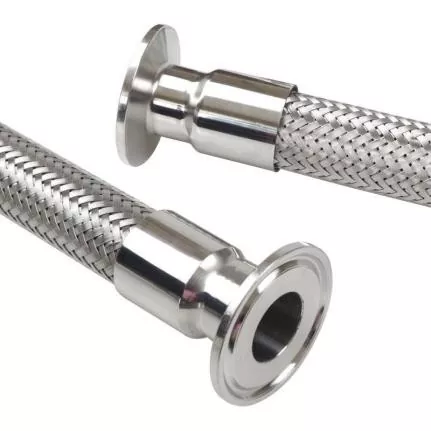

خرطوم معدني مضفر من أسلاك الفولاذ

تم تصميم خرطوم JIDONGDA المعدني المضفر بسلك فولاذي خصيصًا لأنظمة نقل السوائل والغاز التي تتطلب مقاومة الاهتزاز، والقدرة على استيعاب عدم المحاذاة، والمتانة في ظل ظروف درجة الحرارة والضغط القصوى. على عكس الخراطيم المطاطية القياسية أو الأنابيب الصلبة، يجمع هذا المنتج بين مرونة الأنبوب المعدني المموج ومقاومة الضغط التي توفرها جديلة الأسلاك. يتيح ذلك حل المشكلات الصناعية الشائعة مثل صعوبات التركيب، والفشل الناجم عن الاهتزاز في الأنابيب الصلبة، وعمر الخدمة القصير للخراطيم التقليدية.

تتوافق المنتجات تمامًا مع المعايير الدولية، بما في ذلك GB/T 14525، ISO 10380، وEJMA. بفضل عمليات التصنيع المكررة ونظام مراقبة الجودة الشامل، تلبي منتجاتنا المعايير الصناعية العالمية وهي مناسبة للتشغيل في البيئات الأكثر تحديًا.

تصميم المنتج ومزايا المواد

1. الطبقة المموجة الداخلية

مصنوعة من أنابيب مموجة (المادة: الفولاذ المقاوم للصدأ درجات 304، 316، أو 316L)، توفر هذه الطبقة مقاومة ممتازة للتآكل واستقرار الأداء في كل من درجات الحرارة العالية والمنخفضة، مع ضمان التدفق دون عائق للوسط دون التعرض لخطر الانسداد. يستوعب هيكلها المموج المرن عمليات الإزاحة في مختلف المستويات (المحورية والجانبية والزاوية)، ويتكيف مع تشوهات خطوط الأنابيب دون المساس بكفاءة النقل.

2. طبقة تقوية سلك جديلة

يتكون من طبقة واقية من تجديل أسلاك الفولاذ المقاوم للصدأ المفردة أو المزدوجة، مما يعزز بشكل كبير مقاومة الضغط للخرطوم والسلامة الهيكلية. يحد الجديل الضيق من تمدد الخرطوم الداخلي تحت الضغط العالي، ويحمي من التأثير الميكانيكي الخارجي، ويخفف اهتزازات خط الأنابيب، وبالتالي يمنع تلف الخرطوم وتسرب الوسائط أثناء التشغيل لفترة طويلة.

خصائص المنتج الرئيسية والمزايا

1. المقاومة الحرارية الاستثنائية: تتراوح درجة حرارة التشغيل من -196 درجة مئوية إلى +600 درجة مئوية؛ قادرة على نقل الوسائط المتخصصة بشكل موثوق (مثل الغاز الطبيعي المسال المبرد والبخار عالي الحرارة والزيت الساخن) في ظل ظروف التشغيل القاسية.

2. السلامة والمتانة في الضغط العالي: نطاق ضغط التشغيل يتراوح من 6 إلى 250 بار مع عامل أمان انفجاري يبلغ 3:1؛ مقاومة لارتفاع الضغط المفاجئ، مما يزيل خطر تمزق خط الأنابيب.

3. التخميد الفعال للاهتزاز وحماية المعدات: يمتص الاهتزازات المستمرة الصادرة عن المضخات والضواغط والمعدات الأخرى. يقلل من الضغط على نظام الأنابيب. يحمي المعدات المساعدة ويطيل عمر الخدمة الإجمالي للنظام.

4. التعويض التلقائي عن التمدد الحراري والانكماش: يعوض تلقائيًا عن عمليات النزوح الناتجة عن تقلبات درجات الحرارة، ويخفف من إجهاد خط الأنابيب، ويمنع التشقق أو تسرب المفاصل.

5. مقاومة التآكل والشيخوخة: مصنوعة من الفولاذ المقاوم للصدأ مع معالجة التخليل والتخميل. مقاومة للأحماض والقلويات والأملاح، مما يجعل المنتجات مناسبة للاستخدام في البيئات العدوانية للصناعات الكيميائية والصيدلانية.

6. مرونة التثبيت والطلب المخصص: يدعم طرق الاتصال الصناعية المختلفة (ذات الحواف، والملولبة، والملحومة، والتوصيل السريع)؛ يسمح بتخصيص طول الخرطوم وعدد طبقات الجديلة وتصميم التجميع لتلبية متطلبات المشروع المحددة.

نظام صارم لمراقبة الجودة

1. محاكاة اختبار حالة الخدمة

الاختبارات الشاملة (بما في ذلك التعرض للضغط الداخلي، ومحاكاة الاهتزاز المستمر، والإزاحة المحورية، والثني المتكرر، ومحاكاة التمدد/الانكماش الحراري) تحاكي ظروف التشغيل الصناعية طويلة المدى في العالم الحقيقي.

2. معلمات التحكم الرئيسية

يقوم المهندسون المحترفون بمراقبة ثبات الجزء المموج، وسلامة الضفيرة، وجودة اللحام، وضيق التسرب، وموثوقية التركيب في كل مرحلة من مراحل الإنتاج، مما يضمن عدم وصول أي منتجات معيبة إلى العميل.

3. اختبارات الأداء الديناميكي المتخصصة

اختبار النبضات: يحاكي تقلبات الضغط والضغوط الميكانيكية المجمعة للتحقق من الاستقرار الهيكلي وقوة الكلال والمتانة.

اختبار قوة التركيب: اختبار الشد والحمل للحامات وتجميعات التوصيل لضمان التثبيت الآمن، وضيق التسرب، ومستوى عالٍ من السلامة الهيكلية.

مجالات التطبيق الرئيسية

1. قطاع الطاقة: معدات توليد الطاقة، وأنظمة النقل البخاري، ومعدات الغاز الطبيعي المسال، ومشاريع البنية التحتية للطاقة.

2. الصناعة الكيميائية: مصانع إنتاج المواد الكيميائية، ونقل المواد المسببة للتآكل (الأحماض والقلويات)، وأنظمة الأنابيب الخاصة بمصانع المواد الكيميائية.

3. أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): معدات التدفئة والتهوية وتكييف الهواء؛ مراجل صناعية وبناء أنظمة التهوية والتدفئة.

4. التصنيع الدقيق: تجهيز الأغذية، وتصنيع الأدوية، ونقل السوائل في المعدات الدقيقة.

5. المعدات الميكانيكية: توصيلات المضخات والضواغط، والأنظمة الهيدروليكية، وأنابيب المعدات الصناعية.

أمثلة التطبيقات الصناعية

مثال 1: ترقية خط أنابيب نظام التبريد في مصنع لتصنيع أشباه الموصلات

واجهت منشأة كبيرة لتصنيع رقائق أشباه الموصلات مشكلات تتعلق بالتآكل المبكر والتشقق في خراطيم التبريد القياسية المصنوعة من مادة PVC بسبب درجات الحرارة المرتفعة واهتزاز المعدات. بعد استبدالها بخراطيم JIDONGDA DN85 304 المعدنية المضفرة بأسلاك الفولاذ المقاوم للصدأ، يمكن للنظام استيعاب تحولات التمدد/الانكماش الحراري بمقدار ±30 مم؛ امتصت الخراطيم اهتزازات المعدات بشكل فعال وحلت المشكلات المتعلقة بتسرب المياه وتدهور المواد بشكل كامل. تم تشغيل المعدات بشكل مستمر لمدة 27 شهرًا دون حدوث تسربات أو أضرار هيكلية، مما أدى إلى تعزيز استقرار عملية الإنتاج بشكل كبير.

مثال 2: مشروع نقل البخار ذو درجة الحرارة العالية في مصنع كيماويات

قام مصنع كيميائي في جنوب شرق الصين بتشغيل خطوط أنابيب البخار عند درجة حرارة 280 درجة مئوية والتي كانت تخضع لدورات تمدد وانكماش حراري متكررة. كانت الأنابيب الصلبة التقليدية عرضة للتشقق الناتج عن الإجهاد، في حين افتقرت الخراطيم القياسية إلى المقاومة الكافية لدرجات الحرارة والضغوط المرتفعة. استخدم المشروع خراطيم معدنية JIDONGDA ذات طبقة مزدوجة مضفرة بالأسلاك مصنوعة حسب الطلب. بفضل مقاومتها العالية للحرارة وقدرتها على تعويض الإزاحة، عملت الخراطيم دون تسرب لمدة عام، مما أدى إلى تقليل تكرار الصيانة بشكل كبير وخفض تكاليف التشغيل.

المواصفات الفنية

الأسئلة المتداولة

Q1: ما هي درجات الفولاذ المقاوم للصدأ المستخدمة في خراطيم JIDONGDA المعدنية، وكيف أختار النوع المناسب؟

ج: نحن نقدم ثلاث مواد قياسية: 304، 316، و316L. توفر الدرجة 304 التوازن الأمثل بين التكلفة والأداء، مما يجعلها مناسبة للتطبيقات الصناعية العامة (المياه والغاز)؛ توفر الدرجة 316 مقاومة فائقة للتآكل في البيئات الحمضية والقلوية، مما يجعلها مثالية للصناعة الكيميائية والتطبيقات البحرية؛ الصف 316L عبارة عن مادة منخفضة الكربون للغاية مصممة للاستخدام في بيئات شديدة العدوانية وفي درجات حرارة عالية للغاية. التصنيع باستخدام مواد أخرى متاح عند الطلب.

Q2: هل يمكن استخدام الخراطيم المعدنية المضفرة ذات الأسلاك الفولاذية JIDONGDA لنقل البخار ذو درجة الحرارة العالية على مدى فترات طويلة؟

ج: نعم يمكنهم ذلك. تم تحسين هذا المنتج للتشغيل في درجات الحرارة العالية وهو مناسب لنقل البخار والوسائط ذات درجات الحرارة العالية ضمن نطاق درجة حرارة يتراوح من -196 درجة مئوية إلى +600 درجة مئوية. تضمن جديلة الأسلاك الفولاذية ذات الطبقة المزدوجة الثبات تحت الضغط العالي، بينما يمنع اللحام الدقيق تسرب البخار؛ يُستخدم المنتج على نطاق واسع في الغلايات الصناعية وأنظمة البخار في محطات الطاقة، مما يضمن أداءً موثوقًا ودائمًا.

Q3: هل تقدم JIDONGDA تصنيعًا مخصصًا للخراطيم المعدنية؟

ج: نعم، نحن نقدم مجموعة كاملة من خدمات التصميم والتصنيع المخصصة. يمكن تخصيص طول الخرطوم وعدد طبقات الجديلة وأنواع التركيبات النهائية وتصميم المنتج وفقًا لتخطيطات الأنابيب المحددة، بالإضافة إلى متطلبات الضغط ودرجة الحرارة والوسائط. ومن خلال الاستفادة من مرافق الإنتاج الخاصة بنا وفريق المهندسين المؤهلين، فإننا نقدم حلولاً شاملة مصممة لتلبية جميع متطلبات التركيب والتشغيل لمجموعة واسعة من المشاريع الصناعية المعقدة.
