خرطوم مطاطي مقاوم لدرجات الحرارة العالية بقطر كبير

في البيئات الصناعية ذات درجة الحرارة العالية، قد تتعرض الخراطيم المطاطية العادية للتصلب والشيخوخة والتشقق ومشاكل أخرى بسبب التعرض المستمر للحرارة أو التدوير الحراري أو تغيرات درجة حرارة الوسائط المنقولة. ولذلك، فإن تركيز التصميم للخرطوم المطاطي المقاوم للحرارة العالية والقطر الكبير ليس فقط على تحسين درجة حرارة مقاومة الحرارة للمادة المطاطية، ولكن أيضًا لتحديد هيكل الخرطوم بناءً على الاعتبار الشامل لدرجة حرارة الوسائط، وضغط العمل، ومدة الخدمة، ونصف قطر الانحناء، وطريقة الاتصال.

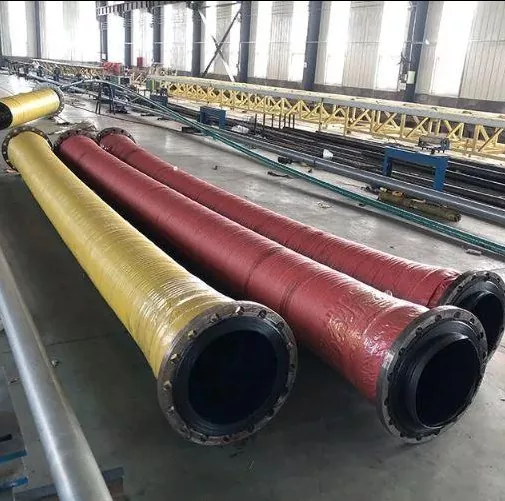

تم تصميم الخرطوم المطاطي المقاوم للحرارة العالية والقطر الكبير من JIDONGDA بشكل أساسي للتوصيلات المرنة ومتطلبات نقل الوسائط ذات درجة الحرارة العالية في أنظمة النقل الصناعية. وفقاً لظروف العمل الفعلية، يمكن اختيار مركبات مطاطية مختلفة مقاومة للحرارة، وطبقات تقوية، وهياكل الغطاء الخارجي. يمكن أيضًا تجهيز الخرطوم بوصلات شفة أو وصلات ملولبة أو طرق اتصال أخرى.

لماذا تتطلب ظروف درجات الحرارة المرتفعة خراطيم مطاطية خاصة؟

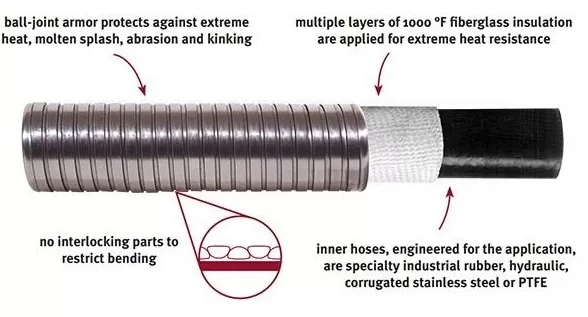

عندما تعمل الخراطيم المطاطية ذات القطر الكبير في بيئات ذات درجة حرارة عالية، تتأثر المواد بالشيخوخة الحرارية ودورات درجة الحرارة والتغيرات في درجة حرارة الوسائط. ولذلك فإن الخراطيم المقاومة للحرارة تتطلب عادةً تصميمًا هيكليًا من ثلاثة جوانب: الطبقة المطاطية الداخلية، وطبقة التسليح، والغطاء الخارجي الواقي.

1. الأنبوب الداخلي المقاوم للحرارة

تتصل الطبقة المطاطية الداخلية مباشرة بالوسائط المنقولة وهي جزء مهم يؤثر على مقاومة درجة الحرارة للخرطوم.

وفقًا لظروف الوسائط المختلفة، يمكن اختيار مواد مطاطية مناسبة مقاومة للحرارة لمساعدة الخرطوم على الحفاظ على مرونة جيدة وأداء الختم ضمن نطاق درجة حرارة التشغيل المحدد.

2. طبقة التسليح

بالنسبة للتطبيقات التي تتطلب مقاومة الضغط أو أداء الفراغ، تساعد طبقة التعزيز في الحفاظ على الاستقرار الهيكلي للخرطوم.

يمكن اختيار هيكل التعزيز للخراطيم ذات القطر الكبير وفقًا لما يلي:

· ضغط العمل

· الضغط السلبي

· قطر الخرطوم

· متطلبات الانحناء

· شروط التثبيت

3. الغطاء الخارجي الواقي

يستخدم الغطاء المطاطي الخارجي بشكل أساسي لحماية الهيكل الداخلي وتقليل تأثير العوامل الخارجية مثل الحرارة والتآكل والتلوث بالزيت والظروف الجوية.

إذا تم تركيب الخرطوم في مصانع الصلب أو خطوط إنتاج المعدات أو مناطق الإنتاج الصناعي، فيجب أن يأخذ الاختيار أيضًا في الاعتبار ما إذا كان الموقع يتضمن إشعاعًا بدرجة حرارة عالية، أو احتكاكًا ميكانيكيًا، أو بيئات غبار.

يمكن أن يكون الأمر كذلك بالنسبة إلى الأشخاص الذين يرغبون في الحصول على أفضل الأسعار. لا داعي للقلق بشأن هذه المشكلة.

المعلمات التقنية

· درجة حرارة العمل العادية: -20 درجة مئوية إلى +80 درجة مئوية

· النوع المقاوم للحرارة: حتى +120 درجة مئوية وفقًا للبيانات المتاحة

· ضغط العمل: يتم تأكيده وفقًا لظروف الهيكل ودرجة الحرارة

· الضغط السلبي: يتم تأكيده حسب ظروف الشفط

· القطر الداخلي والطول: حسب متطلبات المشروع

· الشفة: GB / DIN / ANSI / JIS / ASME أو رسومات العملاء

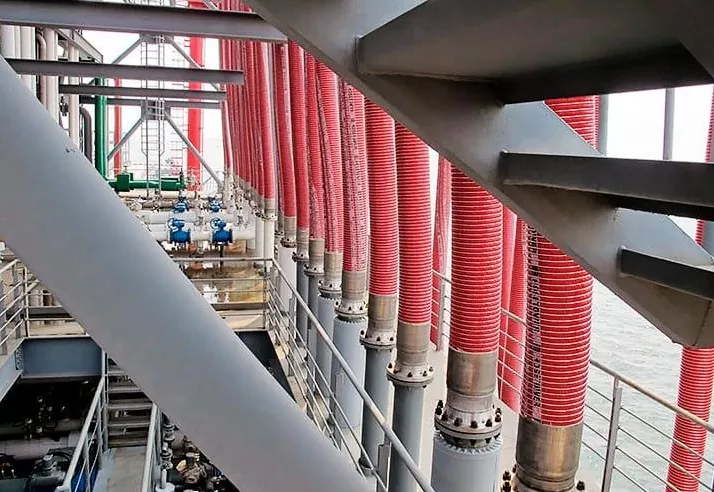

سيناريوهات التطبيق النموذجية

الصناعات المعمول بها

صناعة الصلب

يستخدم للتوصيلات المرنة ونقل الوسائط المناسب في بعض المعدات الصناعية ذات درجة الحرارة العالية أثناء إنتاج الصلب.

غالبًا ما تشتمل بيئات صناعة الصلب على درجات حرارة عالية وغبار واهتزازات ميكانيكية. ولذلك، فإن اختيار الخرطوم يحتاج إلى الأخذ في الاعتبار موضع التثبيت الفعلي وظروف الوسائط.

الصناعة الكيميائية

يستخدم لنقل السوائل الصناعية المناسبة ذات درجة الحرارة العالية، مع الاعتبارات الرئيسية بما في ذلك الخواص الكيميائية للوسائط ودرجة حرارة التشغيل.

المعدات الصناعية

يستخدم للتوصيلات المرنة بين المعدات، مما يساعد على تقليل تأثير اهتزاز المعدات وأخطاء تركيب خطوط الأنابيب.

البناء والمعدات الثقيلة

تتطلب بعض آلات البناء والمعدات الصناعية نقل السوائل أو الغازات بدرجة حرارة عالية. يمكن تخصيص هيكل الخرطوم وفقًا لظروف العمل المحددة.

الأنظمة الحرارية والعمليات

يستخدم كمكون اتصال مرن لخطوط الأنابيب في بعض أنظمة العمليات الحرارية والصناعية.

احتياطات الاستخدام

لا تتجاوز درجات الحرارة والضغط ونطاقات الضغط السلبية المؤكدة.

بالنسبة للتشغيل طويل الأمد في درجة حرارة عالية، قم بفحص الغطاء الخارجي بانتظام بحثًا عن التقادم والشقوق والانتفاخ وظروف إغلاق الحافة.

بالنسبة للوسائط الخاصة أو ظروف درجات الحرارة المرتفعة أو التطبيقات غير القياسية، يجب التأكد من توافق المواد قبل الطلب.

الصيانة وعمر الخدمة

يوصى بتسجيل درجة الحرارة والضغط ووقت الخدمة أثناء التشغيل.

في حالة حدوث تصلب أو تشقق أو تسرب أو تشوه غير طبيعي على الغطاء الخارجي، توقف عن استخدام الخرطوم وتحقق من ظروف التشغيل الفعلية وتوافق المواد.

الأسئلة المتداولة

ما هي أقصى مقاومة لدرجة الحرارة؟

تشير المعلومات المتوفرة إلى أن النوع المقاوم للحرارة يمكنه تحمل درجات حرارة تصل إلى +120 درجة مئوية. ومع ذلك، يجب تأكيد درجة الحرارة الفعلية المسموح بها وفقًا لمركب المطاط، والوسائط، والضغط، وهيكل الخرطوم.

ما هي المواد المطاطية المتوفرة؟

تشمل المواد المتوفرة NR، وSBR، وIIR، وCR، وEPDM، وPU. يعتمد الاختيار النهائي للمواد على ظروف التشغيل الفعلية.

هل يمكنها تحمل الضغط في ظل ظروف درجات الحرارة المرتفعة؟

نعم. يمكن تصميم الخرطوم لتطبيقات الضغط ذات درجة الحرارة العالية، ولكن يجب تأكيد ضغط العمل وفقًا للهيكل المحدد وظروف درجة الحرارة.

هل يمكن تصنيعها بأقطار كبيرة؟

نعم. يتم وضع المنتج كخرطوم مطاطي مقاوم لدرجات الحرارة العالية وقطره كبير. يجب تأكيد نطاق القطر المتوفر وفقًا لقدرات الإنتاج الفعلية ومتطلبات المشروع.

ما هي المعلومات المطلوبة للاقتباس؟

يوصى بتقديم المعلومات التالية:

· القطر الداخلي

· طول الخرطوم

· الوسائط المنقولة

· درجة الحرارة المستمرة / الذروة

· ضغط العمل

· الضغط السلبي

· شفة القياسية

· متطلبات الكمية
