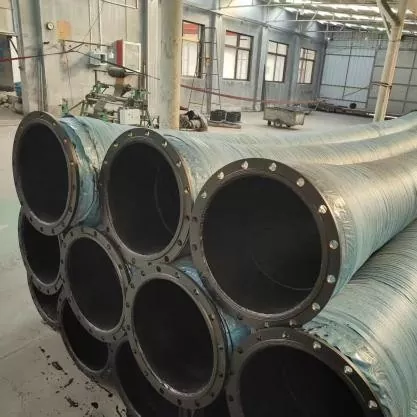

خرطوم مطاطي مقوى بسلك فولاذي ذو قطر كبير

تم تصميم خرطوم مطاطي ذو أسلاك فولاذية حلزونية ذات قطر كبير JIDONGDA لتطبيقات الخدمة الشاقة التي تتميز بالضغط العالي ومعدلات التدفق العالية وأحمال الصدمات الكبيرة. يتميز بنائها بهيكل تقوية متعدد الطبقات مصنوع من أسلاك فولاذية عالية القوة مع مطاط مركب عالي الأداء. يتم تشكيل جميع المكونات من خلال عملية الفلكنة ذات درجة الحرارة العالية. وهذا يضمن أداءً مستقرًا ودائمًا في البيئات الصعبة، مثل المناجم والمناطق الساحلية ومواقع البناء في الهواء الطلق.

يجمع خرطوم المطاط ذو القطر الكبير والمقوى بسلك فولاذي بين المرونة الممتازة والقدرة العالية على التحمل. فهو يمتص اهتزازات المعدات، ويعوض اختلالات التثبيت والتمدد الحراري أو الانكماش، ويقاوم ارتفاع الضغط الداخلي المستمر وكذلك التأثيرات الخارجية. بالمقارنة مع الخراطيم المطاطية المقواة بالقماش القياسية، فإن هذا المنتج يوفر مزايا كبيرة: مقاومة الانهيار الفراغي، ثبات الأبعاد (مقاومة التمدد)، ومقاومة التآكل العالية. وهذا يجعله مكونًا مهمًا لخطوط الأنابيب الصناعية واسعة النطاق المصممة لنقل الملاط والمواد السائبة لمسافات طويلة.

هيكل متعدد الطبقات والمزايا الرئيسية

1. طبقة عمل داخلية مقاومة للاهتراء

مصنوعة من مزيج من المطاط الطبيعي والاصطناعي عالي المقاومة للتآكل، والطبقة الداخلية الناعمة تقلل من مقاومة التدفق. إنه يقاوم التآكل والتآكل الناتج عن جزيئات الرمل والحصى، مما يبطئ تآكل الجدار الداخلي عند ملامسته لمواد مثل الخام المعدني والطمي البحري ورواسب الرماد.

2. طبقة تقوية أسلاك الفولاذ الحلزونية

يتم لف خيوط متعددة من الأسلاك الفولاذية عالية القوة بشكل حلزوني بزاوية ثابتة، لتشكل الإطار الأساسي الحامل الذي يؤدي أربع وظائف رئيسية:

- يزيد من الضغط المقنن

- يضمن مقاومة عالية للضغط السلبي، مما يمنع انهياره أثناء عمليات الشفط

- يحد من التمدد الشعاعي لجسم الخرطوم تحت الضغط

- يعزز الاستقرار الهيكلي العام ومقاومة الصدمات

3. الطبقة العازلة المتوسطة

طبقة مطاطية مرنة تقع بين طبقة التسليح والغطاء المطاطي الخارجي؛ فهو يبدد تأثير ارتفاع الضغط اللحظي، ويقلل من خطر انفصال الطبقة، ويحسن بشكل كبير مقاومة التعب أثناء ضخ السوائل الدورية لفترة طويلة.

4. طبقة واقية خارجية مقاومة للطقس

غطاء مطاطي خارجي معدل ومقاوم للتقادم مصمم لتحمل العوامل الخارجية المختلفة: التدهور الناتج عن الأشعة فوق البنفسجية نتيجة التعرض للبيئة، وتشقق الأوزون في المناطق الصناعية، والتآكل الناتج عن رش الملح في المناطق الساحلية، والتآكل الميكانيكي أثناء الرفع والتركيب.

مجالات التطبيق الرئيسية

1. أنظمة النقل في صناعة التعدين: نقل الملاط المعدني، والمخلفات، وملاط الفحم، ومواد المعالجة؛ مناسبة لضخ الملاط عالي المحتوى من الرمال وعمليات التفريغ.

2. تجريف الموانئ واستصلاح الأراضي: يستخدم مع خطوط أنابيب التجريف لنقل الرمال البحرية وطمي الأنهار ومواد التعبئة. تكوينات خطوط الأنابيب العائمة المتاحة للعمليات البحرية.

3. صناعة النفط والغاز: نقل طين الحفر والسوائل الصناعية المتداولة والمواد ذات الصلة.

4. الآلات الهندسية ومحطات الضخ: توصيلات خطوط الأنابيب للجرافات الكبيرة، ومضخات المياه الصناعية، والمعدات الثقيلة. تخفيف الاهتزاز أثناء التشغيل.

5. قطاعات الطاقة والبيئة: تدوير الملاط لإزالة الكبريت من محطات توليد الطاقة، ونقل رماد الفرن/الخبث، وأنابيب معالجة النفايات الصناعية.

6. الصناعة المعدنية: النقل المستمر للمساحيق المعدنية شديدة الكشط ووسائط الصهر الحبيبية.

ميزات المنتج الرئيسية

1. بناء الأسلاك الفولاذية الحلزونية متعددة الطبقات يوفر مقاومة فائقة للضغط والتأثير.

2. مقاومة ممتازة للضغط السلبي. مناسبة لكل من تطبيقات الشفط والتفريغ، مما يمنع انهيار الخرطوم تحت الفراغ.

3. القدرة على الإنتاج بقطر كبير. تضمن مقاومة السوائل المنخفضة كفاءة نقل أعلى.

4. مرونة عالية وقدرات التعويض. يمتص اهتزاز المعدات ويزيل تركيزات الضغط في نظام الأنابيب.

5. مقاومة التآكل والطقس المتكاملة. يضمن عمر خدمة موثوقًا به في البيئات القاسية مثل المناجم والمنصات البحرية.

6. تكاليف صيانة منخفضة. تعمل سهولة التركيب والإزالة واستبدال التركيبات في الموقع على تقليل وقت توقف المعدات.

خيارات التكوين المخصصة

1. بطانة داخلية معززة من مادة البولي يوريثين (PU).

2. تصميم متخصص فائق المقاومة للتآكل لضخ الملاط المعدني.

3. نسخة مقاومة للحرارة (للتشغيل المستمر عند درجات حرارة أعلى من 120 درجة مئوية).

4. مركب مطاطي مقاوم للزيت.

5. تصميم مضاد للكهرباء الساكنة ومقاوم للانفجار.

6. نظام الطفو المتكامل (الخراطيم العائمة).

7. الشفاه القياسية ANSI أو DIN أو JIS أو BS.

8. وصلات التوصيل السريع العالمية.

المزايا التنافسية

✔ هيكل قوي يتميز بتعزيز متعدد الطبقات مع حلزون سلك فولاذي عالي القوة

✔ مقاومة ممتازة لكل من الضغط الإيجابي والفراغ

✔ مناسب للاستخدام في تطبيقات النقل الصناعية المتنوعة والمتطلبة

✔ القدرة على تصنيع منتجات مخصصة ذات قطر كبير لظروف التشغيل القاسية

✔ خدمات تصنيع OEM و ODM شاملة

✔ خبرة واسعة في توريد المعدات للمشاريع الهندسية المحلية والدولية

مثال على تنفيذ مشروع هندسي

مثال 1: مشروع استصلاح الأراضي في أحد الموانئ البحرية (جنوب شرق آسيا)

متطلبات المشروع: مطلوب خط أنابيب بحري لاستصلاح الأراضي بطول 12 كم، مصمم للنقل المستمر للرمال البحرية الممزوجة بالقشرة والحصى المسحوقة. يجب أن تتحمل خراطيم الشفط والتفريغ العائمة ذات القطر الكبير التعرض لرذاذ الملح وأن تعمل في ظل ظروف الشفط (الضغط السلبي).

حل JIDONGDA: خراطيم مطاطية عائمة مقواة بسلك فولاذي DN600 تتميز بطبقة مطاطية خارجية شديدة المقاومة للتآكل (درجة بحرية) وحواف بمعايير DIN.

النتائج التشغيلية: 24 شهرًا من التشغيل المستمر دون تشوه (تسطيح) الخرطوم وعدم حدوث تشقق في الطبقة المطاطية الخارجية بسبب التعرض لرذاذ الملح. تم تقليل تكرار الاستبدال بنسبة 70% مقارنة بخراطيم التجريف التقليدية. اجتازت المنتجات بنجاح عمليات فحص الجودة المستقلة لتطبيقات الهندسة البحرية وأصبحت الخيار المفضل للمقاول.

التعليمات

س 1: ما هو الحد الأقصى لتصنيف الضغط السلبي لخرطوم مطاطي ذو أسلاك فولاذية معززة ذات قطر كبير من JIDONGDA؟ هل هي مناسبة لعمليات الشفط لمسافات طويلة في التجريف؟

ج: تتحمل النماذج القياسية الضغط السلبي الذي يصل إلى -0.09 ميجا باسكال دون تشوه، في حين أن النماذج المصنوعة خصيصًا ذات الهياكل الحلزونية المعززة يمكن أن تعمل في ظل ظروف فراغ عميقة تصل إلى -0.098 ميجا باسكال. إنها مناسبة تمامًا لعمليات الشفط والتفريغ، بما في ذلك التجريف لمسافات طويلة ونقل مخلفات المناجم. ويمكن تركيب عناصر طفو إضافية للنقل البحري لمسافات طويلة.

س2: ما هي الخيارات المتاحة للتعامل مع الوسائط عالية الحرارة أو الزيتية أو القابلة للاشتعال/المتفجرة؟

ج: يتم تقديم ثلاثة أنواع من الحلول المتخصصة: تصميمات مقاومة لدرجة الحرارة العالية (للتشغيل المستمر فوق 120 درجة مئوية)؛ المنتجات المصنوعة من المطاط المركب المقاوم للزيت المعتمد على مطاط النتريل (NBR) لنقل النفط الخام أو الزيوت الهيدروليكية أو المذيبات العضوية؛ وتصميمات مضادة للكهرباء الساكنة ومقاومة للانفجار مصممة لتبديد الكهرباء الساكنة الناتجة عن احتكاك الوسائط (مناسبة للتعامل مع المنتجات البترولية القابلة للاشتعال). يتم توفير تقارير الاختبار التي تغطي خصائص المواد وخصائص الأداء لجميع المنتجات المتخصصة.

س 3: ما هي المعايير الدولية لأدوات التوصيل التي تتوافق معها المنتجات؟ هل يمكن لمصنع JIDONGDA توريد وحدات مجمعة بالكامل؟

ج: تتوافق الخراطيم مع أربعة معايير رئيسية للحافة (ANSI، وDIN، وJIS، وBS) بالإضافة إلى أنواع مختلفة من أدوات التوصيل سريعة التوصيل. نحن نقدم حلاً شاملاً يشمل القطع، وضغط الحافة، وتجميع الفلكنة المتجانسة، والاختبار الهيدروستاتيكي؛ يتم تسليم المنتجات النهائية - كاملة مع التركيبات - مباشرة إلى الموقع، مما يلغي الحاجة إلى مزيد من المعالجة من قبل العميل ويقلل من مخاطر التسربات في نقاط الاتصال الخارجية.
