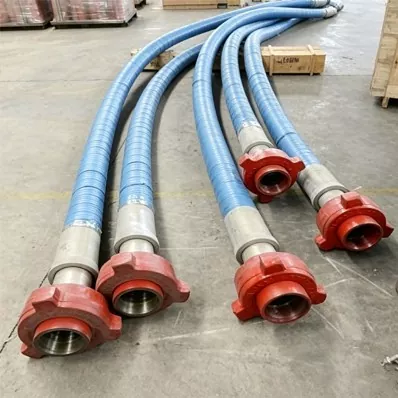

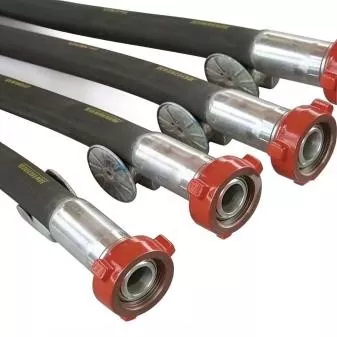

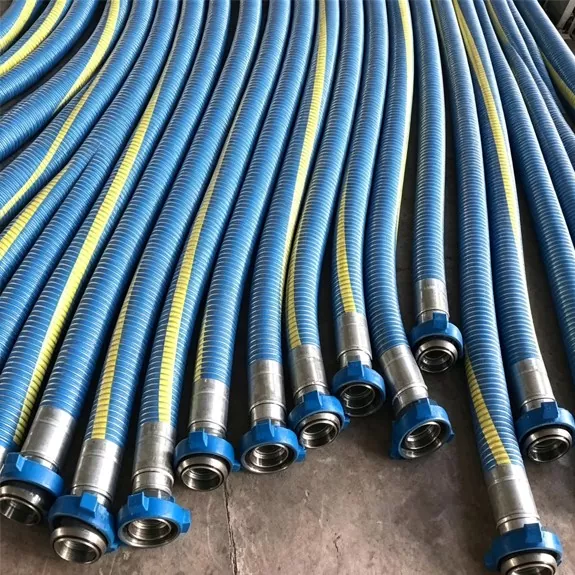

خرطوم طين حفر حقول النفط ذو القطر الكبير

تم تصميم خرطوم الطين لحفر حقول النفط ذو القطر الكبير JIDONGDA ليناسب الظروف الصعبة لحفر حقول النفط، ويعالج بشكل فعال فشل الخراطيم الناتج عن ارتفاع الضغط العالي، والتآكل الناجم عن الطين، والإجهاد الميكانيكي. تعمل بطانتها الداخلية المُحسّنة - المصممة للتعامل مع الطين عالي المحتوى من الرمال - على تقليل التآكل والمقاومة الهيدروليكية بشكل كبير. يمتص الهيكل المركب متعدد الطبقات ارتفاعات الضغط المفاجئة الناتجة عن مضخات الطين، بينما يوفر الغطاء الخارجي مقاومة للزيت والعوامل الجوية والتآكل، مما يضمن أداءً موثوقًا به عبر بيئات متنوعة، بما في ذلك الحقول البرية ومنصات الحفر البحرية.

بناء المنتج

1. الطبقة الداخلية: مطاط صناعي مقاوم للزيت والتآكل؛ تتضمن خيارات المواد NBR أو NR أو EPDM.

2. طبقة التسليح: ملف سلك فولاذي متعدد الطبقات عالي القوة مدمج مع سلك ألياف صناعية عالي الكثافة؛ يضمن قوة الشد والضغط العالية.

3. الطبقة الهيكلية (حاملة الضغط): إطار حلزوني من أسلاك الفولاذ يمنع التسطيح ويزيل التشوه تحت الضغط السلبي.

4. الطبقة الواقية الخارجية: غطاء مطاطي مقاوم للتآكل والأشعة فوق البنفسجية. مناسبة لظروف التشغيل القاسية في الهواء الطلق.

5. التوصيلات النهائية: فلنجات فولاذية قياسية API أو وصلات مشبكية؛ التكوينات المخصصة المتاحة.

الخصائص التشغيلية الرئيسية

لقد خضعت جميع خراطيم طين حفر حقول النفط ذات القطر الكبير JIDONGDA للاختبار في ظل ظروف تحاكي الخدمة الفعلية، مما يؤكد موثوقيتها وسلامتها:

1. ضغط الانفجار: يتجاوز ضغط العمل بمقدار 3.5-4 مرات دون حدوث تشقق أو فشل هيكلي.

2. مقاومة الحمل النبضي: تتحمل أكثر من 50000 دورة ضغط نبضي دون حدوث ضرر هيكلي.

3. مقاومة التآكل: معدل التآكل تحت تدفق سائل الحفر أقل بنسبة 40% مقارنة بالخراطيم المطاطية القياسية.

4. نطاق درجة الحرارة: التشغيل المستمر المستقر عند درجات حرارة تتراوح من -30 درجة مئوية إلى +120 درجة مئوية.

5. مقاومة التشوه: تحافظ النماذج ذات القطر الكبير (DN200 وما فوق) على سلامة المقطع العرضي للتدفق وتضمن نقل السوائل بشكل مستقر.

مثال تطبيقي عملي

وصف المشروع: نظام استعادة سوائل الحفر لمنصة حفر بحرية في جنوب شرق آسيا. تضمنت ظروف التشغيل ذروة ضغوط دورية تصل إلى 42 ميجا باسكال، وضخ السوائل ذات المحتوى العالي من الرمال وحفر الحفر، وحركة المنصة بسبب أمواج البحر، والتعرض لرذاذ الملح. تعطلت الخراطيم القياسية المستخدمة سابقًا بعد حوالي 45 يومًا بسبب التآكل وفقدان سلامة الختم، مما أدى إلى عمليات استبدال متكررة وارتفاع التكاليف المرتبطة بتوقف المعدات.

النتائج التشغيلية: بعد التحول إلى خراطيم JIDONGDA (قطر DN250)، تجاوز عمر الخدمة للوحدة الواحدة 130 يومًا (انخفاض بنسبة 60% في تكرار الاستبدال) بفضل الطبقة الداخلية المقاومة للتآكل والتصميم الحلزوني الذي يمنع التسطيح. يستوعب البناء المرن حركة المنصة، مما يزيل خطر تمزق خط الأنابيب. الخراطيم مقاومة لرذاذ الملح البحري والأشعة فوق البنفسجية. إلى جانب أدوات التوصيل السريع المتوافقة مع معايير API، أدى هذا إلى تقليل وقت التوقف عن الصيانة بنسبة 38% وخفض تكاليف التشغيل الإجمالية للمشروع بشكل كبير.

التطبيقات

1. أنظمة تداول سوائل الحفر الأولية في حقول النفط

2. خطوط تفريغ الضغط العالي من مضخات الطين

3. الخطوط المساعدة لعمليات الأسمنت والتكسير الهيدروليكي

4. أنظمة استعادة سوائل الحفر لمنصات الحفر البحرية

5. نقل المخاليط الصلبة والسائلة ذات المحتوى العالي من الرمل ومخلفات الحفر

6. المعدات المساعدة لوحدات معالجة سوائل الحفر

مزايا المنتج الرئيسية

1. تصميم مقاوم للصدمات ومقاوم للانفجار: يمتص الإطار الهيكلي المركب ارتفاعات الضغط المفاجئة، مما يزيل خطر التمزق.

2. مقاومة التآكل العالية والمتانة: القناة الداخلية المصممة خصيصًا تقاوم التدفق المحمل بالرمال الكاشطة، مما يزيد من عمر الخدمة بشكل كبير.

3. النقل المستقر في التطبيقات ذات القطر الكبير: النماذج ذات القطر الكبير تضمن الحد الأدنى من التشوه وقدرة التدفق العالية، مما يضمن كفاءة الضخ المتسقة.

4. تعدد الاستخدامات: مناسب للاستخدام مع السوائل ذات الأساس المائي والنفطي، وكذلك السوائل المختلطة عالية الكثافة.

5. النمطية وسهولة التثبيت: متوافقة مع أنواع الاتصال القياسية المختلفة وتسمح بتكوينات الاتصال المخصصة.

6. تكاليف صيانة منخفضة: البناء القوي ومعدل الفشل المنخفض يقللان من وقت التوقف عن العمل والحاجة إلى استبدال المعدات.

خدمات التخصيص

1. معايير الحافة: API، ANSI، DIN، GB، وغيرها من المعايير الدولية.

2. التشطيب المخصص: اختيار اللون (أسود، أحمر، أصفر، إلخ) وتطبيق شعار العميل.

3. تصميم التسليح: لف سلك فولاذي حلزوني، تجديل سلك فولاذي، أو خيارات تقوية مجمعة.

4. تصنيف درجة الحرارة: اختيار فئة مقاومة الحرارة (120 درجة مئوية، 150 درجة مئوية، 180 درجة مئوية).

5. الميزات الوظيفية: تصميم مضاد للكهرباء الساكنة مناسب للتشغيل في المناطق الخطرة (متوافق مع ATEX).

الأسئلة المتداولة

س 1: هل خرطوم طين حفر حقول النفط ذو القطر الكبير JIDONGDA متوافق مع كل من سوائل الحفر ذات الأساس المائي والنفط؟

ج1: نعم. يتوفر المنتج بخيارات مختلفة للأنابيب الداخلية (المطاط الطبيعي [NR] أو مطاط النتريل المعدل [NBR]) المصممة للاستخدام مع السوائل ذات الأساس المائي أو الزيتي. تقاوم هذه المواد بشكل فعال التعرض للزيت وتمنع تورم الخراطيم، مما يلغي الحاجة إلى استبدال الخراطيم بشكل متكرر عند تبديل أنواع السوائل وضمان تعدد الاستخدامات.

س2: هل يفي المنتج بمعايير سلامة ضغط الانفجار لعمليات الحفر ذات الضغط العالي؟

ج2: نعم، إنه يتوافق تمامًا مع جميع المعايير المعمول بها. يبلغ ضغط الانفجار للمنتجات القياسية 3.5 إلى 4 أضعاف ضغط العمل، وهو ما يتجاوز متطلبات صناعة API. بالنسبة لعمليات حفر الآبار العميقة والتكسير الهيدروليكي عالي الضغط، تتوفر تصميمات معززة لزيادة عامل الأمان والقضاء على خطر تمزق الخرطوم الناتج عن ارتفاع الضغط المفاجئ.

س 3: هل يمكن طلب نسخة مضادة للكهرباء الساكنة لمنصات الحفر البحرية التي تتطلب مواصفات مقاومة للانفجار؟

ج3: نعم، مثل هذا الأمر ممكن. يستخدم الإصدار المضاد للكهرباء الساكنة مواد موصلة لإنشاء مسار موصل مستمر؛ وهذا يضمن تبديد الكهرباء الساكنة الناتجة عن تدفق سائل الحفر عالي السرعة، ويضمن الامتثال الكامل لمتطلبات ATEX للمناطق الخطرة، ويسمح باستخدام الخرطوم في كل من المواقع البحرية والبرية حيث تكون الحماية من الانفجار مطلوبة.
